SimplexCAM CAD-Funktionen

SimplexCAM enthält die wichtigsten CAD-Funktionen in jedem Modul bereit

SimplexCAM mit importierter DWG-Zeichnung.

Dank den meist gebrauchten CAD-Funktionen bietet SimplexCAM die Möglichkeit neue Zeichnungen zu erstellen oder bestehende DWG- sowie DXF-Dateien einzulesen und weiter zu bearbeiten.

Unten sehen Sie eine Übersicht zu den vorhandenen CAD-Funktionen:

Bei den CAD-Funktionen werden alle Parameter schön dargestellt, wie unten zum Beispiel bei einem Kreisbogenlangloch zu sehen ist:

SimplexCAM - leicht zu erlernender Dialog für das erstellen von Kreisbogenlangloch

Wichtig ist auch, dass importierte DWG- oder DXF-Zeichnungen sauber ausgerichtet und positioniert werden können, wie im folgenden Bild dargestellt wird:

SimplexCAM - Importierte DWG- oder DXF-Zeichnung ausrichten

Nebst den üblichen CAD-Funktionen wie Linien zeichnen, Kreise, Bögen, Rechteck, Punkt, Polygon X-Eck, Langloch, Kreisbogenlangloch usw. können Elemente können mit den Funktionen Verschieben, Kopieren, Rotieren, Skalieren und Spiegeln bearbeitet werden. Weiters gibt es auch eine Paralellen- bzw. Versatz-Funktion und Fasen, Runden von Ecken, sowie eine Trimmen-Funktion ist ebenfalls vorhanden.

Mehr CAD-Funktionen gibt's in LiberoDraft

LiberoDraft: Das blitzschnelle 2D-CAD für den Webbrowser – die perfekte Ergänzung für Ihre CNC-Werkstatt

Wer in der Werkstatt oder im Konstruktionsbüro schnell ein Lochbild erfassen, eine Kontur anpassen oder eine saubere technische 2D-Zeichnung erstellen muss, hat keine Zeit für langwierige Software-Installationen oder schwerfällige CAD-Umgebungen. Genau hier setzt LiberoDraft (www.liberodraft.com) an: Ein modernes, superleichtes 2D-CAD-Programm, das direkt und innerhalb von Sekunden im Webbrowser startet.

Warum LiberoDraft perfekt zu SimplexCAM passt

SimplexCAM steht für „CAM-Programmierung leicht gemacht“ – eine unkomplizierte, leistungsstarke Lösung zur schnellen G-Code-Generierung für Ihre CNC-Fräs- und Drehmaschinen. Obwohl SimplexCAM bereits über praktische interne CAD-Funktionen verfügt, ist LiberoDraft das ideale Werkzeug, wenn es um die schnelle Erstellung oder Vorbereitung präziser 2D-Geometrien geht:

Sekundenschnell startklar: Ohne Installation, ohne lange Updates und ohne Cloud-Zwang. LiberoDraft läuft auf jedem modernen Browser (Chrome, Firefox, Edge, Brave) – egal ob auf dem Windows-PC im Büro, dem Mac, einem Linux-Rechner oder dem Tablet direkt an der Werkbank.

Maximale Kontrolle ohne Abofalle: Sie speichern Ihre Zeichnungen und Projekte absolut sicher und lokal auf Ihrem eigenen Gerät ab.

Präzise 2D-Konstruktion & Parametrik: Ergänzen Sie klassisches 2D-CAD mit parametrischen Skizzen (Constraints), automatischen Toleranzfeldern, Koordinatentabellen und exakten Fangwerkzeugen für saubere maschinenbauliche Zeichnungen.

Nahtlose Weiterverarbeitung: Dank der sauberen DXF-, SVG- und PDF-Exporte lassen sich Ihre fertigen Konturen und Geometrien perfekt und ohne Reibungsverluste direkt in SimplexCAM einlesen, um sofort mit der Werkzeugbahnberechnung und CNC-Programmierung zu starten.

Fazit:

LiberoDraft und SimplexCAM teilen dieselbe Philosophie: Effiziente, intuitive Werkzeuge für Praktiker, die sich auf das Wesentliche konzentrieren – von der schnellen skizzierten Idee bis zum fertigen Fräs- oder Drehteil.

👉 Jetzt direkt im Browser ausprobieren: www.liberodraft.com

Kurzes Schulungsvideo für LiberoDraft... (mehr LiberoDraft-Schulungsvideos hier...)

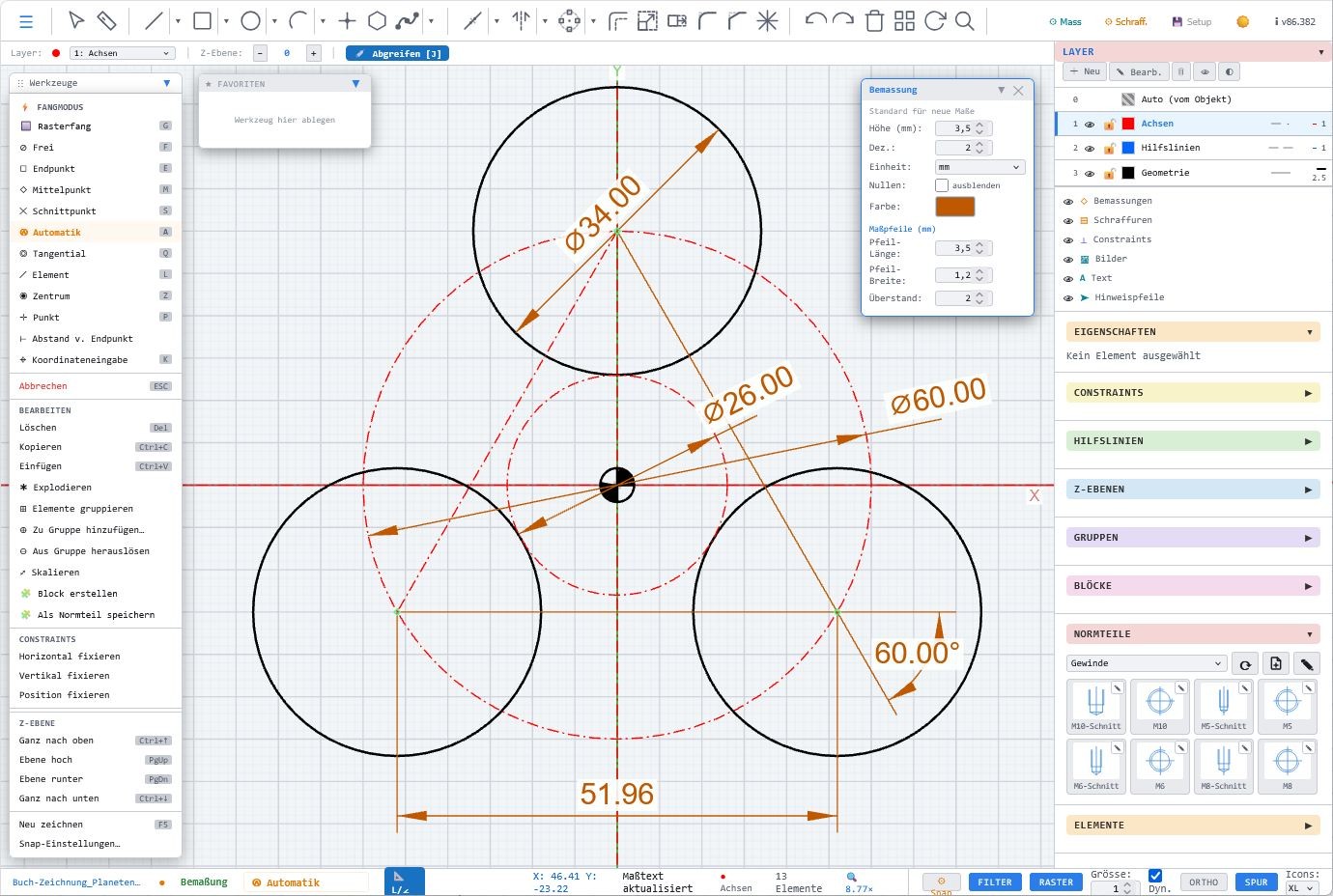

Bohrungen schnell konstruiert, präzise, akurat und vor allem einfach :-)
