Y-Achsen-Bearbeitungen auf der Drehmaschine

Mindestversion zur Nutzung dieser Funktion v5.0.237

In diesem Beitrag:

Radiale Y-Achsen-Bearbeitung

Hier ein Beispiel, ausgehend von einer leeren Projektdatei.

1) Y-Achsen-Setup für Drehmaschine hinzufügen.

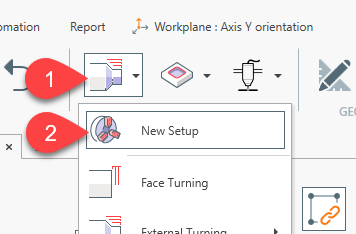

Klicken Sie im Menü auf die Schaltfläche DREHMASCHINE und dann auf "Neues Setup"

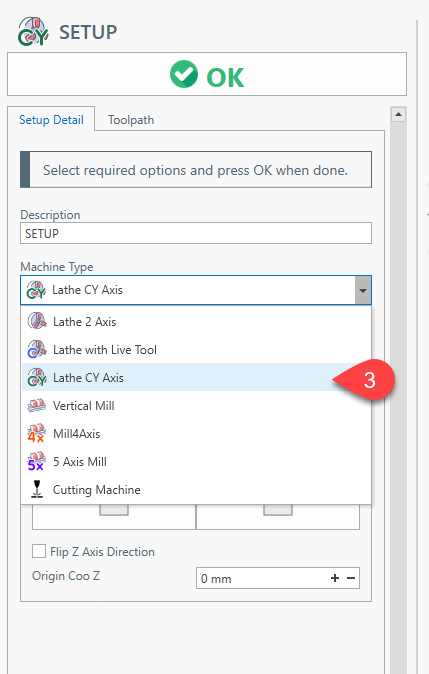

Wählen Sie den Maschinentyp [ Drehmaschine CY-Achse ] aus.

Die Y-Achsen-Arbeitsebene definieren

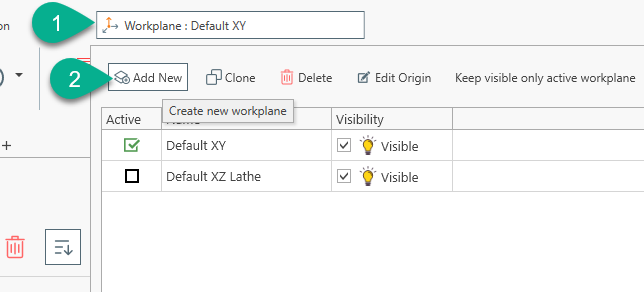

Klicken Sie im Menü auf die Schaltfläche Arbeitsebene und dann auf "Neu hinzufügen"

Sie können "Y-Achsen-Ausrichtung" als Beschreibung der Arbeitsebene festlegen.

Sie können eine beliebige Beschreibung wählen.

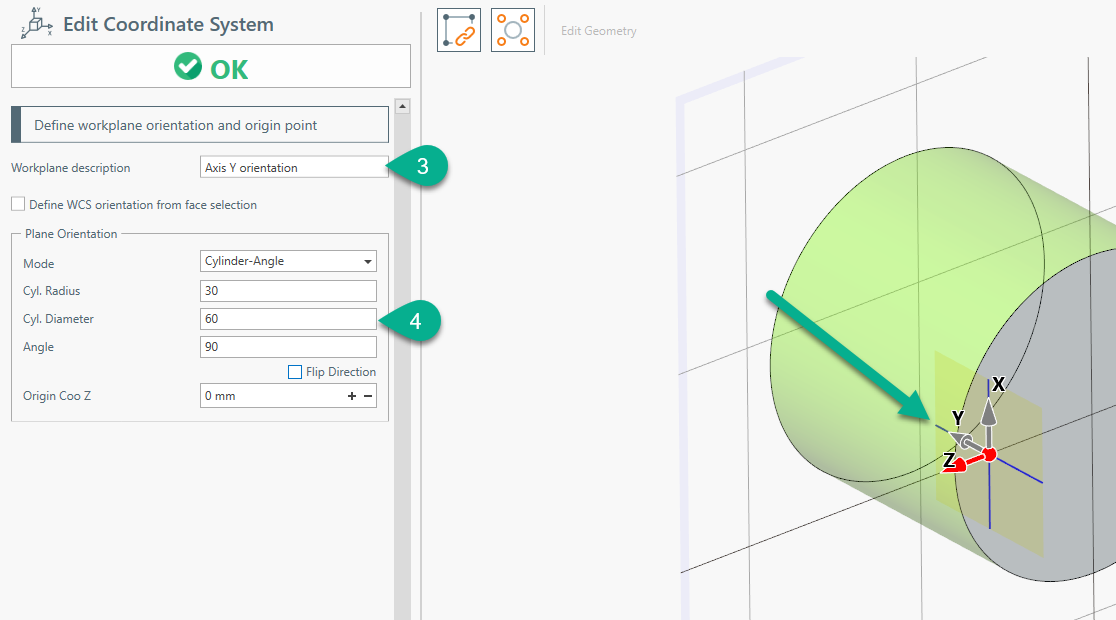

Bei einer leeren Projektdatei ist der schnellste Weg zur Definition der Y-Achsen-Ausrichtung die Auswahl des Modus "Zylinder-Winkel".

Stellen Sie 60 als Durchmesser und 90° als Winkel ein. Siehe Abbildung unten.

Eine Nut zeichnen

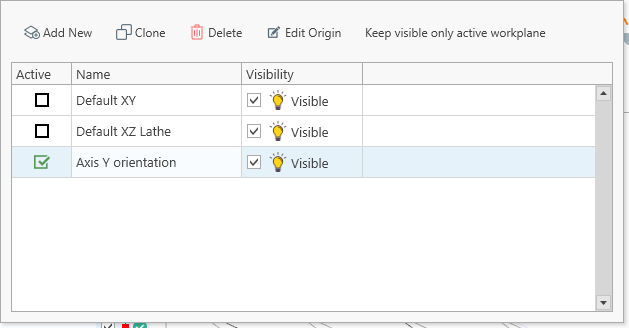

Falls noch nicht geschehen, aktivieren Sie die soeben erstellte Arbeitsebene im Arbeitsebenen-Raster.

Um eine Arbeitsebene zu aktivieren, klicken Sie auf das Kontrollkästchen in der Spalte "Aktiv".

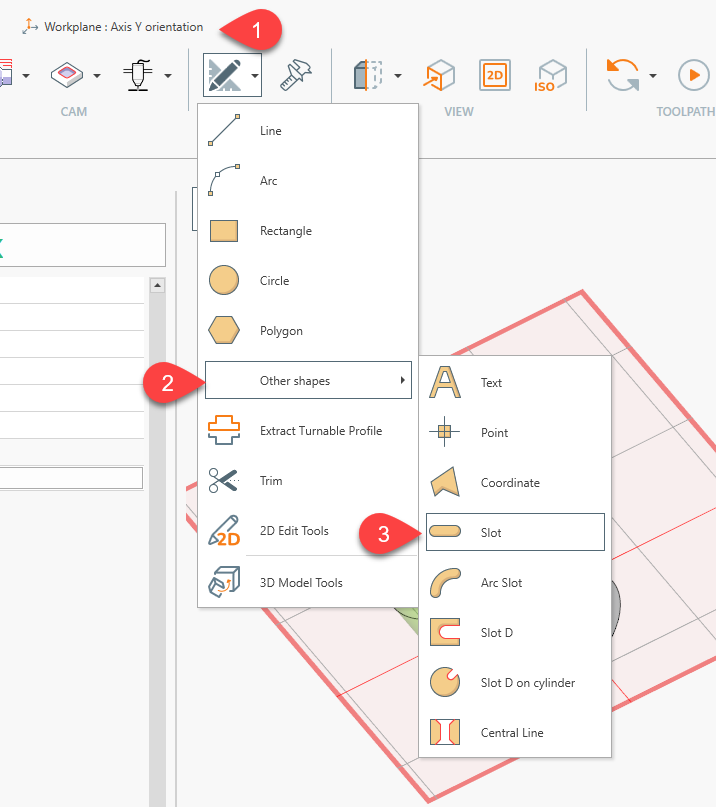

Klicken Sie nun im Menü auf CAD-WERKZEUGE > Andere Formen > Nut

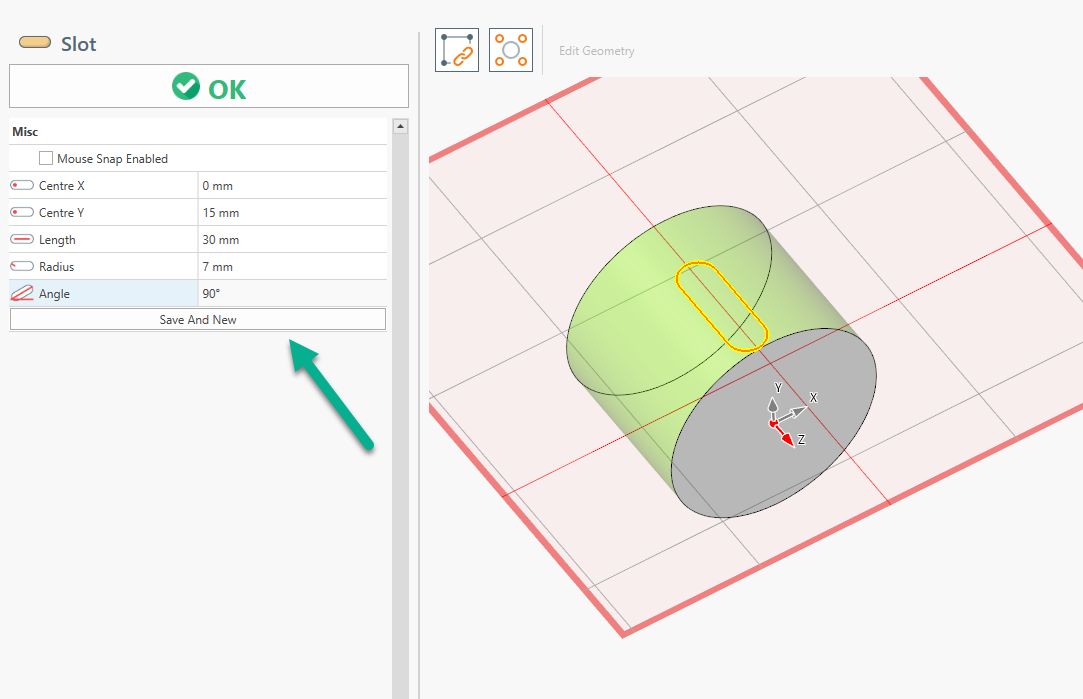

Definiere eine Nutform wie folgt. Bestätige mit OK, wenn du fertig bist.

Füge eine Taschenfräsbearbeitung hinzu

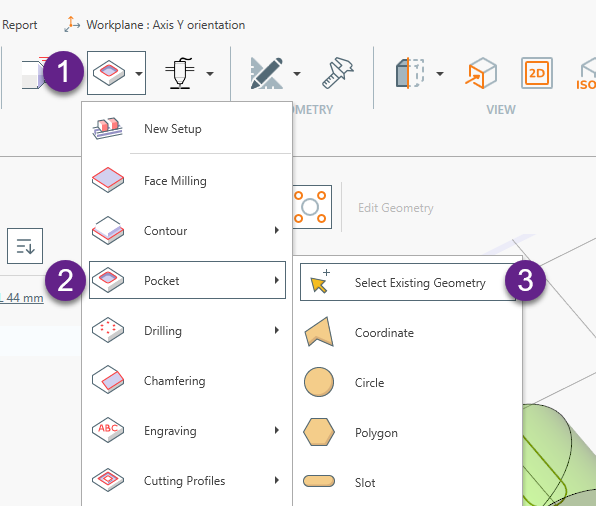

Über Menü > FRÄSEN > Tasche > Vorhandene Geometrie auswählen

Klicke auf die Nut, um die Geometrie mit der Bearbeitung zu verknüpfen.

Deaktiviere die Geometrieauswahl durch Drücken der rechten Maustaste oder deaktiviere das Kontrollkästchen "Auswahl EIN/AUS".

Werkzeugausrichtung definieren

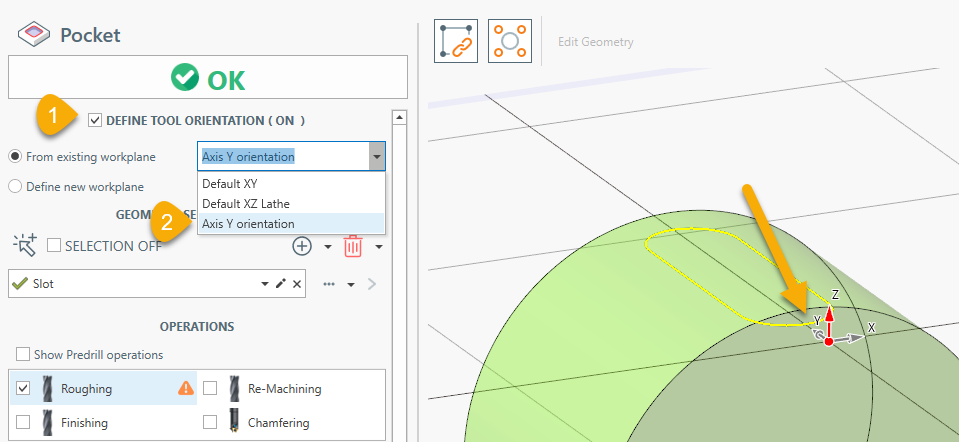

Aktiviere die Funktion "WERKZEUGORIENTIERUNG DEFINIEREN".

Wähle "Aus vorhandener Arbeitsebene" und wähle die neu erstellte Arbeitsebene "Achse Y-Ausrichtung" aus.

Hinweise:

  • Die Funktion zur Werkzeugausrichtung ist nur verfügbar, wenn im Einrichtungsbildschirm ein kompatibler Maschinentyp ausgewählt wurde, z. B. Drehmaschine mit Y-Achse, Fräse 4. Achse, Fräse 5 Achsen.
  • Nur die Z-Richtung der Werkzeugausrichtungsebene ist wichtig. Sie wird zur Berechnung des Drehwinkels verwendet. Die X- und Y-Richtung werden ignoriert.

Wähle einen kompatiblen Werkzeugdurchmesser

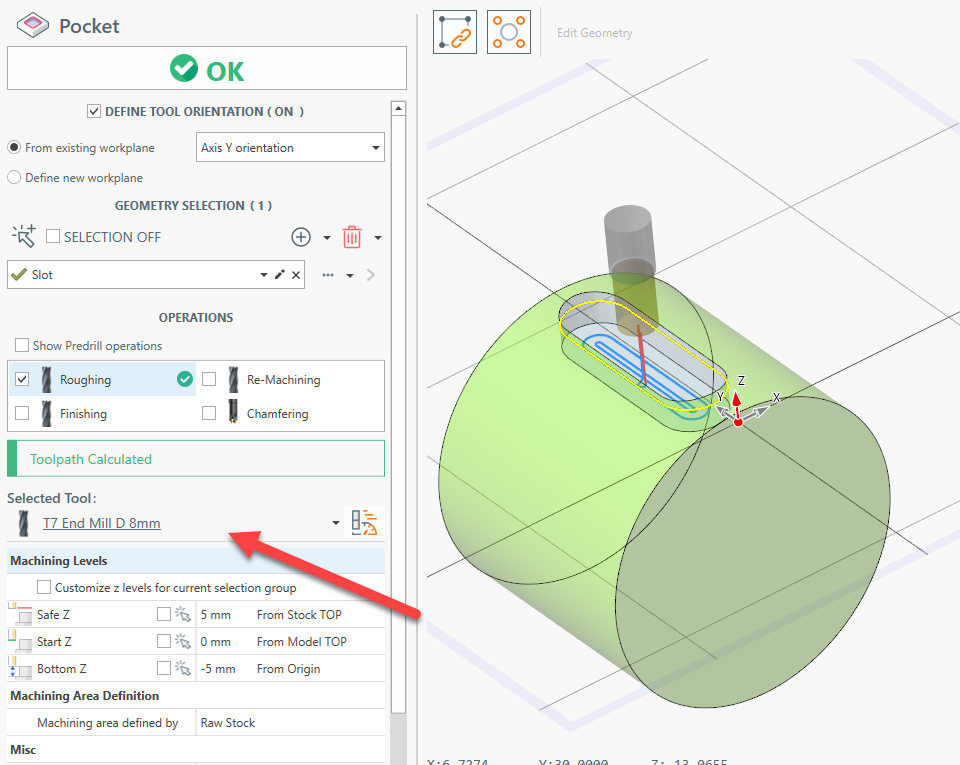

Wähle einen kompatiblen Werkzeugdurchmesser. In diesem Fall einen 8-mm-Schaftfräser.

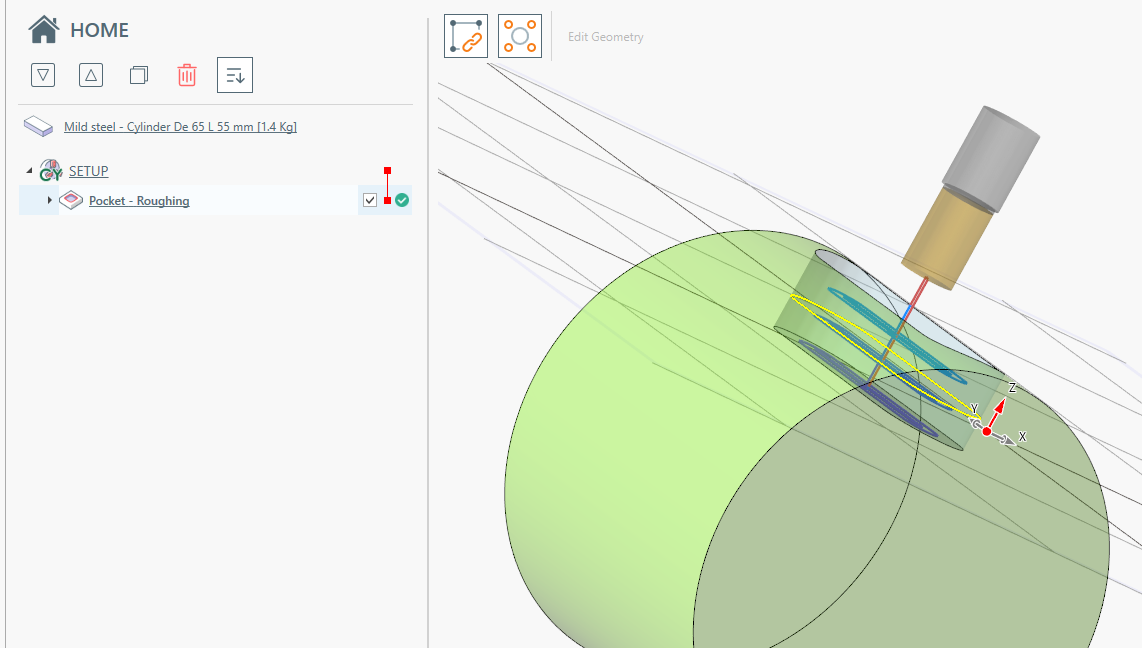

Du kannst den generierten Werkzeugweg bereits sehen.

Ursprung und Ausrichtung der Arbeitsebene aktualisieren (OPTIONAL)

Da die Nutgeometrie und die Werkzeugausrichtung der Bearbeitung auf die Arbeitsebene "Achse Y-Ausrichtung" referenzieren,

werden sowohl die Geometrie als auch die Bearbeitung entsprechend aktualisiert, wenn du den Ursprung und die Ausrichtung der Arbeitsebene änderst.

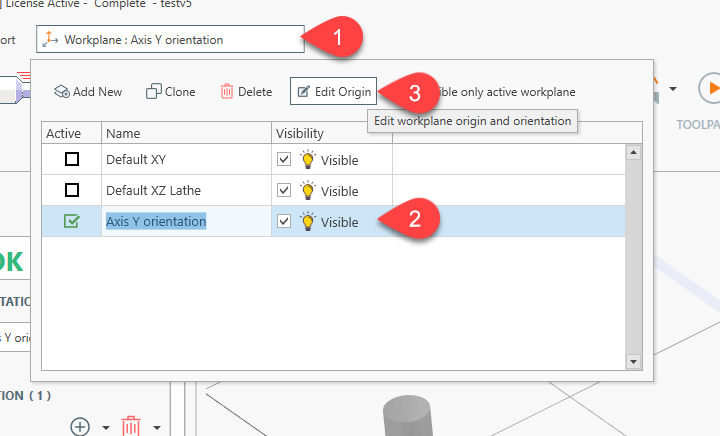

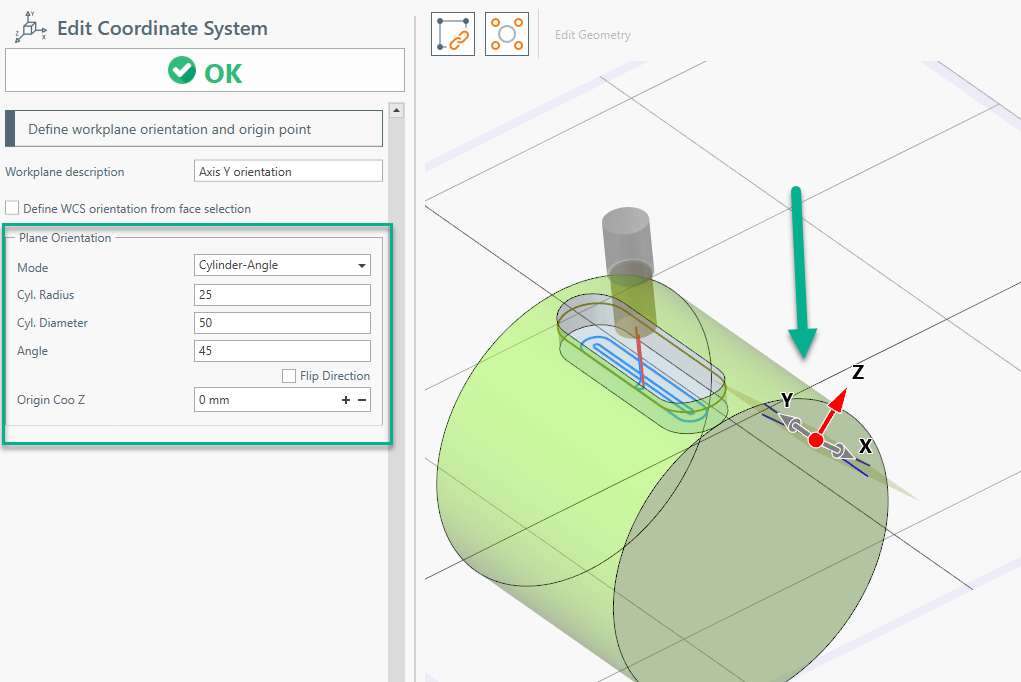

Wähle im Arbeitsebenenraster die Zeile "Achse Y-Ausrichtung" aus und drücke "Ursprung bearbeiten".

Ändere die Werte für Ursprung und Ausrichtung.

Du siehst, dass das Ursprungssystem entsprechend aktualisiert wird.

Bestätige mit OK.

Sowohl die Geometrie als auch die Bearbeitungsoperation werden mit dem neuen Arbeitsebenenursprung aktualisiert.

Axiale Bearbeitung

Bei axialer Bearbeitung (in frontaler Richtung) ist es nicht erforderlich, die Werkzeugausrichtung zu definieren.

Wähle die Geometrie aus und definiere die Bearbeitungseigenschaften wie gewohnt.

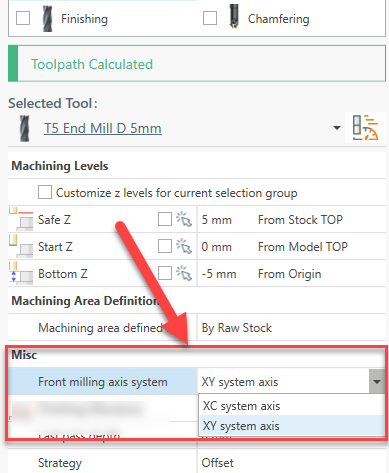

Es ist möglich, die Bearbeitung mit dem XC-Achsensystem (G112 / G113) oder mit dem XY-Achsensystem durchzuführen.

Bearbeiten Sie diese Eigenschaft über den Bearbeitungsbildschirm.

Bearbeitung um die Drehachse wiederholen

Oft ist es notwendig, dieselben Bearbeitungen um die Drehachse zu wiederholen.

Anstatt neue Bearbeitungen zu definieren, können Sie die Funktion zum Klonen von Werkzeugwegen nutzen. Weitere Informationen auf dieser Seite > CLONE TOOLPATH ARRAY

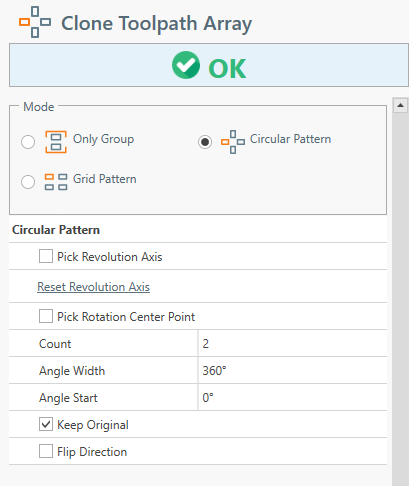

Über MENÜ > FRÄSEN > WERKZEUGWEG KLONEN

Wählen Sie [Kreisanordnung].

Sie können die Anzahl der Wiederholungen erhöhen und andere Eigenschaften bearbeiten.

Drücken Sie OK, wenn Sie fertig sind.

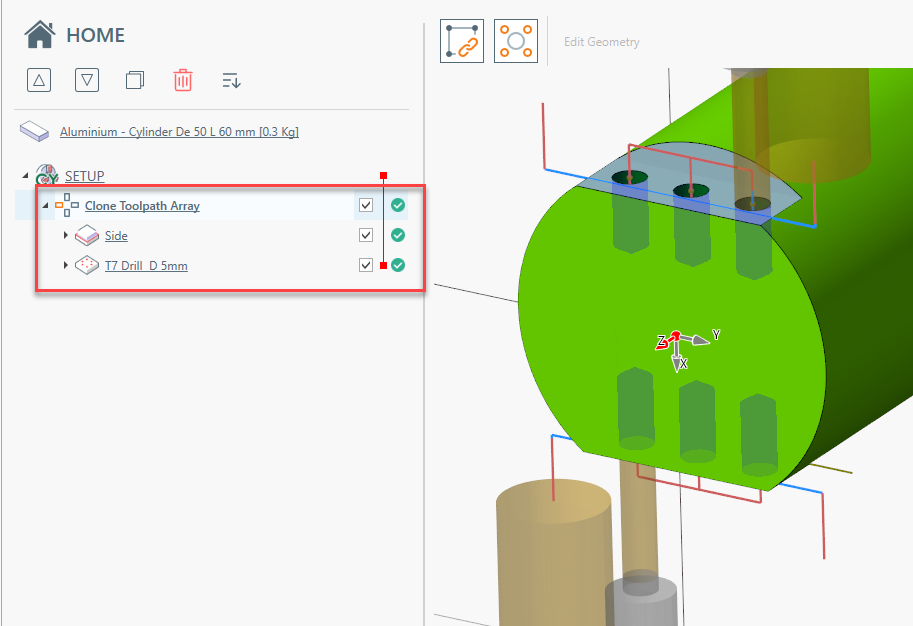

Ziehen Sie vom START-Bildschirm die zu klonende Bearbeitung per Drag & Drop auf das Element „Werkzeugweg klonen“.

Wenn Sie nun die Parameter der ursprünglichen Bearbeitung bearbeiten, werden die Änderungen auch auf die geklonten Bearbeitungen angewendet.

G-Code-Hinweise

Da jede Maschine ein anderes System zum Aktivieren/Deaktivieren des Y-Achsen-Ebenensystems hat, senden Sie mir ein funktionierendes Beispiel eines G-Codes, der auf Ihrer Maschine läuft. Ich helfe Ihnen bei der Anpassung des Postprozessors.

Wahrscheinlich finden Sie ein funktionierendes Beispiel in Ihrem Maschinenhandbuch.

Arbeitsebenendefinition

Bei Drehmaschinen-Y-Achsen-Bearbeitungen ist es notwendig, für jede Bearbeitung die korrekte Arbeitsebene zu definieren.

Bei Drehbearbeitungen benötigen Sie also die G18 ZX-Ebene.

Bei radialen Fräsbearbeitungen benötigen Sie die G19 YZ-Ebene.

Für frontale Fräsbearbeitungen benötigen Sie die G17 XY-Ebene.

Sie müssen die Arbeitsebene in der Vorlage [Bearbeitungskopf-Code] mit dem Tag definieren.

{WORKPLANE_SYSTEM}

Es schreibt das Arbeitsebenensystem der Bearbeitung, normalerweise

G17 für XY

G18 für ZX

G19 für YZ

Schauen Sie hier:

...
({OP_DESC})
{COOLANT_CODE}
{FEED_MODE}{WORKPLANE_SYSTEM}M45
G50S{REV_LIMIT_VALUE}
({TOOL_LABEL})
...

C-Achsen-Winkelrichtung definieren

Sie müssen die Richtung des C-Achsen-Winkels definieren, in dem die Bearbeitung durchgeführt wird.

Dieser Winkel wird durch die definierte Richtung der Werkzeugausrichtung berechnet.

Die Tags, die zum Hinzufügen dieses Codes im Postprozessor verwendet werden, sind:

{OPERATION_AXIS_C_ANGLE_CODE}

{OPERATION_AXIS_C_ANGLE_VALUE}

Dieses Tag sollte im folgenden verwendet werden:  [OPERATION HEAD CODE (WITH LIVE TOOL)] Vorlage.

C-Achsen-Bremse EIN / AUS schalten

Bei Y-Achsen-Bearbeitungen muss die C-Achse mit der Bremse blockiert werden.

Sie können den Bremsbefehl mit diesen Tags hinzufügen:

{BRAKE_ON_PLACEHOLDER}

{BRAKE_OFF_PLACEHOLDER}

Der {BRAKE_ON_PLACEHOLDER} gibt den Code zum Aktivieren der C-Achsen-Bremse aus.

Dies ist nur verfügbar, wenn die Y-Achse der Drehmaschine verwendet wird.

Sie können den Bremsbefehl über die Postprozessor-Eigenschaften [Spindelbremse aktivieren] und [Spindelbremse deaktivieren] anpassen.

Sollte in der Vorlage [OPERATION HEAD CODE (WITH LIVE TOOL)] verwendet werden.

Während der {BRAKE_OFF_PLACEHOLDER} in den Ausfahrvorlagen verfügbar ist.
