SimplexCAM Dokumentation

Heidenhain Postprozessor-Anpassung

Ab Version 5.0.240

In diesem Beitrag finden Sie einige Hinweise zur Heidenhain Postprozessor-Anpassung.

Bitte senden Sie mir eine E-Mail, wenn Ihnen etwas falsch oder unklar erscheint.

Hier die aktuelle Website zum Herunterladen des Handbuchs: https://content.heidenhain.de/doku/tnc_guide/html/

Sie können auch die Programmiersoftware für Windows-PCs herunterladen, um den ausgegebenen G-Code zu testen (auf 100 Zeilen begrenzt).

Hier der Link: https://www.heidenhain.com/service/downloads/software

Der neueste Postprozessor ist verfügbar unter der Postprozessor-Downloadseite.


Bohr-Makro

Zusätzliche Erklärungen finden Sie auch hier.

Die vom Bohr-Makro angeforderten Parameter.

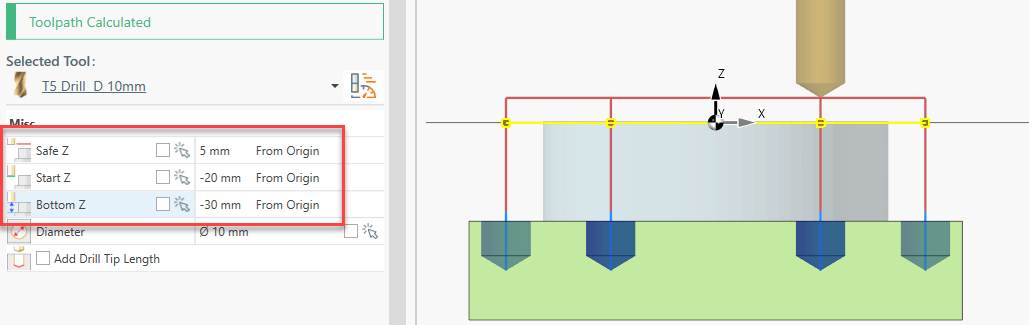

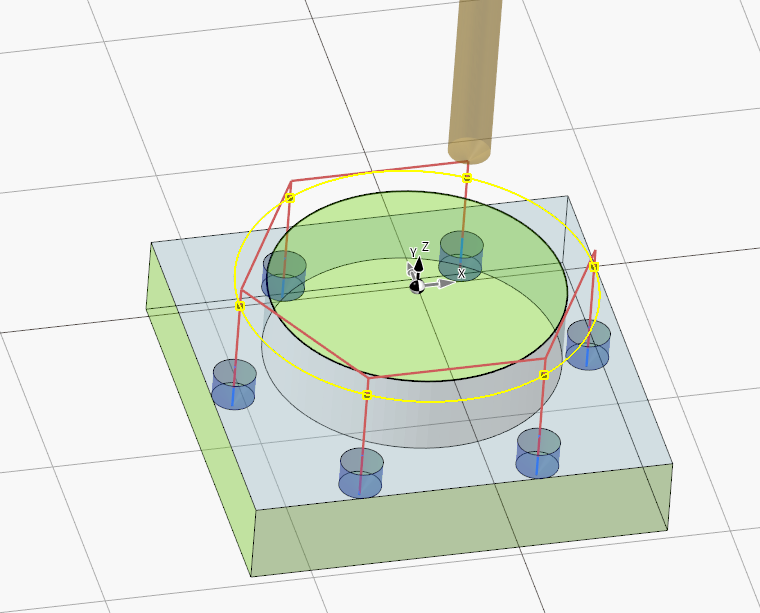

Das Beispielprojektbild mit angegebenen Z-Ebenen:

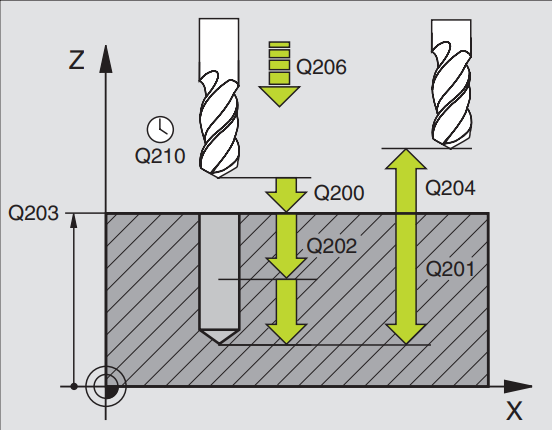

Hier die Parameterbeschreibung:

Q200: Inkrementaler Abstand von Q203. Dies ist die Z-Ebene, in der der Vorschub von Eilgang auf Arbeitsvorschub wechselt.

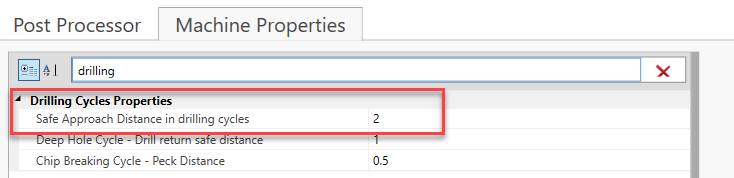

Sie legen diesen Wert im Postprozessor-Dialog unter Maschineneigenschaften > Sicherer Anfahrtsabstand in Bohrzyklen fest.

Q201: Dies ist die WERKZEUG-UNTERKANTE Z-EBENE. Inkrementaler Abstand von Q203.

Q206: Vorschub. Definiert über die Schnittdatenparameter des Werkzeugs.

Q202: Zustelltiefe. Definiert über die Schnittdatenparameter des Werkzeugs.

Q210: Verweilzeit oben. Fest codierter Wert in der Postprozessor-Vorlage.

Q203: Dies ist die START-Z-EBENE absolut Koordinate. Siehe das Bild der Bohrbearbeitungsebenen.

Q204: Es ist die SICHERE Z-EBENE  inkrementelle Koordinate von Q203. Es ist die sichere Z-Ebene, in der das Werkzeug mit nichts kollidiert.

Q211: Verweilzeit am Boden, angegeben in SEKUNDEN. Fest codierter Wert in der Postprozessor-Vorlage.

Hier die [Tiefbohren] Vorlage:

 CYCL DEF 200 DRILLING ~
 {NO_LINE_N} Q200={APPROACH_SAFE_DISTANCE} ;SET-UP CLEARANCE ~
 {NO_LINE_N}  Q201={INCRE_HOLE_DEPTH} ;DEPTH ~
 {NO_LINE_N}  Q206={FEED_VALUE} ;FEED RATE FOR PLUNGING ~
 {NO_LINE_N}  Q202={STEP_VALUE} ;INFEED DEPTH ~
 {NO_LINE_N}  Q210=0 ;DWELL AT TOP ~
 {NO_LINE_N}  Q203={START_Z_VALUE} ;SURFACE COORDINATE ~
 {NO_LINE_N}  Q204={SAFE_Z_INCR} ;2ND SET-UP CLEARANCE ~
 {NO_LINE_N}  Q211={DWELL_CODE} ;DWELL AT BOTTOM
 {POINT_LIST}

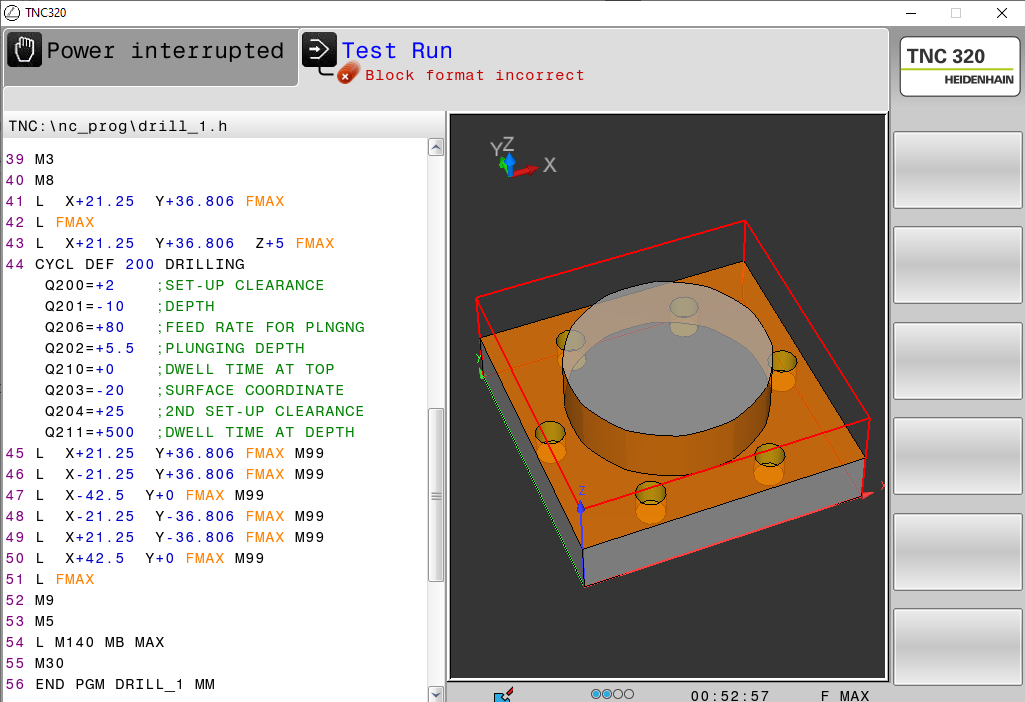

Die grafische Simulation von der Programmierstation:


Heidenhain-Programmierstationshinweise

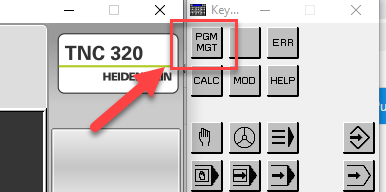

Drücken Sie diese Taste, um den generierten G-Code zu öffnen.

Es wird der Ordner geöffnet:

C:\Program Files (x86)\TNC320\771854\TNC\nc_prog

Speichern Sie den G-Code in diesem Ordner.

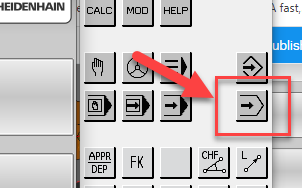

Drücken Sie diese Taste, um die Simulation zu starten.

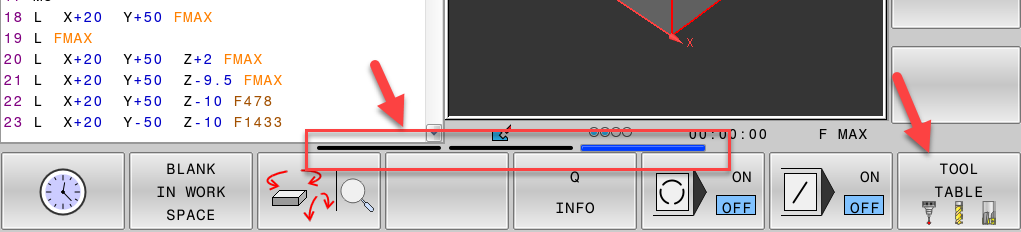

Weitere Simulationskonfigurationen finden Sie, indem Sie die hier angegebene Softkey-Leiste durchblättern.

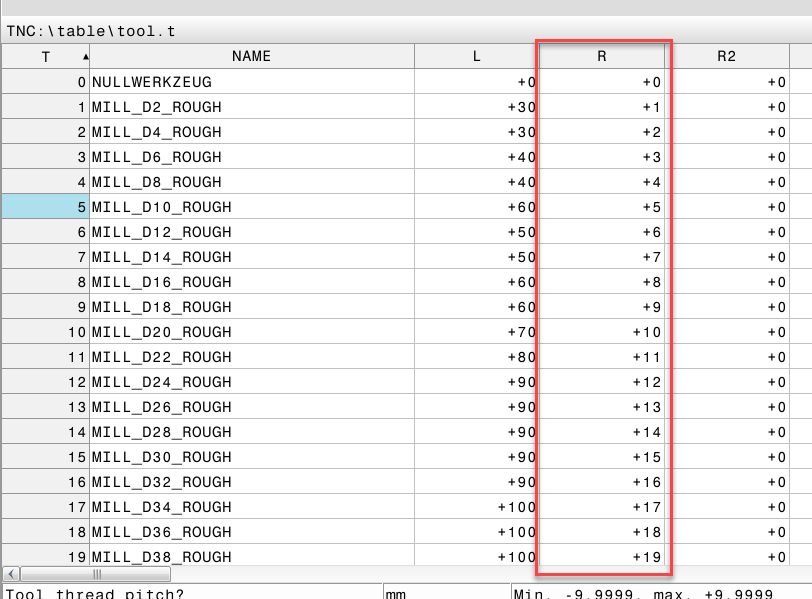

In diesen Menüs ist auch die Werkzeugtabelle verfügbar.

Standardmäßig ist die Werkzeugstation identisch mit dem Werkzeugradius.

Beispiel: Das Werkzeug an Station 10 hat einen Werkzeugradius von 10 mm.

Sie können die Werte in der Werkzeugtabelle bearbeiten. Drücken Sie [ENDE], wenn Sie fertig sind.
