Verschachtelung
Mit der Verschachtelungsfunktion ist es möglich, mehrere Profile in einem definierten Bereich zu platzieren.
Um den Bildschirm VERSCHACHTELUNG zu öffnen, über Menü > Generisches Schneiden > Verschachtelung
Hier müssen Sie die Blech- und Teilprofile definieren, bevor Sie mit der Berechnung der Verschachtelung beginnen.
Das Blechprofil kann wie folgt definiert werden:
- Aktuelles Rohteil-Begrenzungsrechteck
- Über Geometrieauswahl.

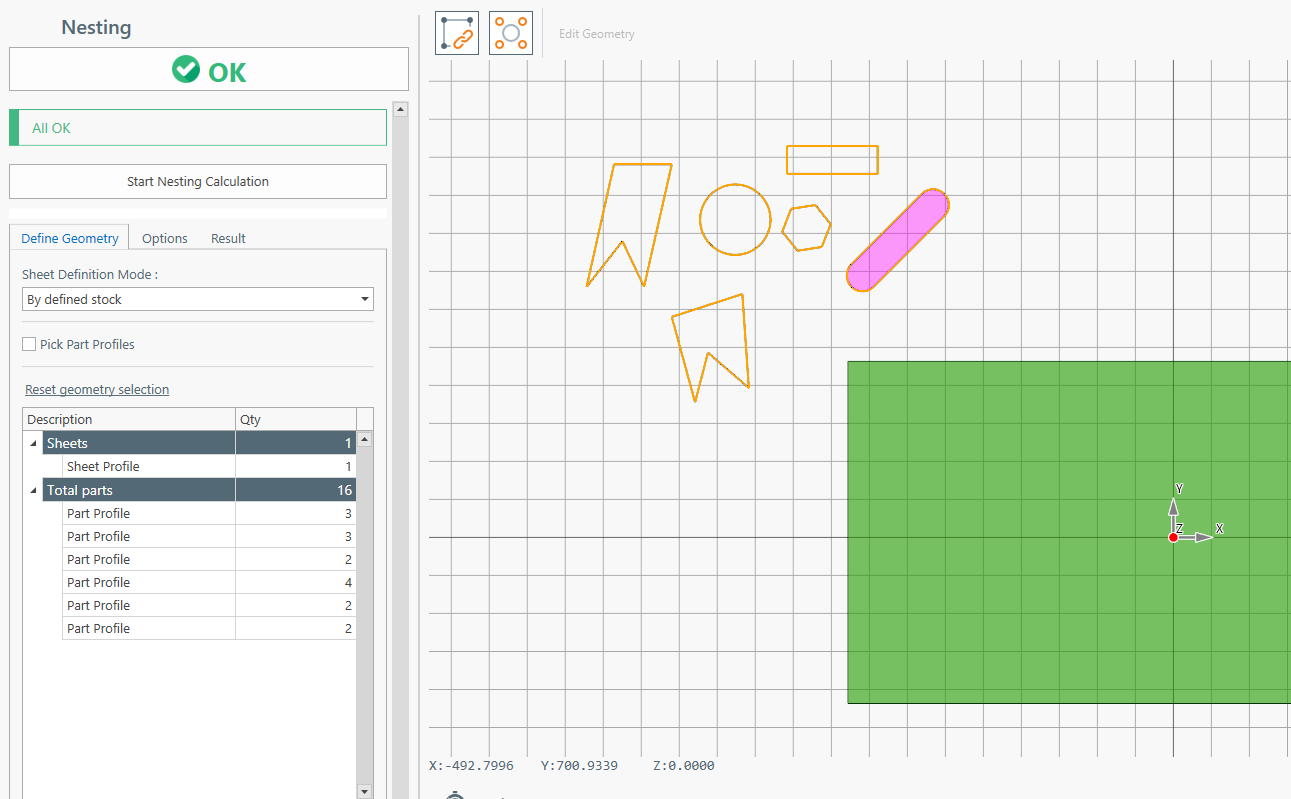

Um die zu bearbeitenden Teile zu definieren, klicken Sie auf "Teilprofile auswählen" und wählen Sie die geschlossenen Profile aus.
In der Baumansicht wird die zugehörige Form hervorgehoben, wenn Sie eine Zeile auswählen.
Sie können die erforderliche Stückzahl dieses Teils erhöhen.
Sie können bereits mit der Verschachtelungsberechnung beginnen.
Die Berechnung läuft weiter, bis:
- Sie manuell BERECHNUNG STOPPEN drücken
- Der Algorithmus keine andere mögliche Lösung erkennt
- Sie den Verschachtelungsbildschirm schließen.

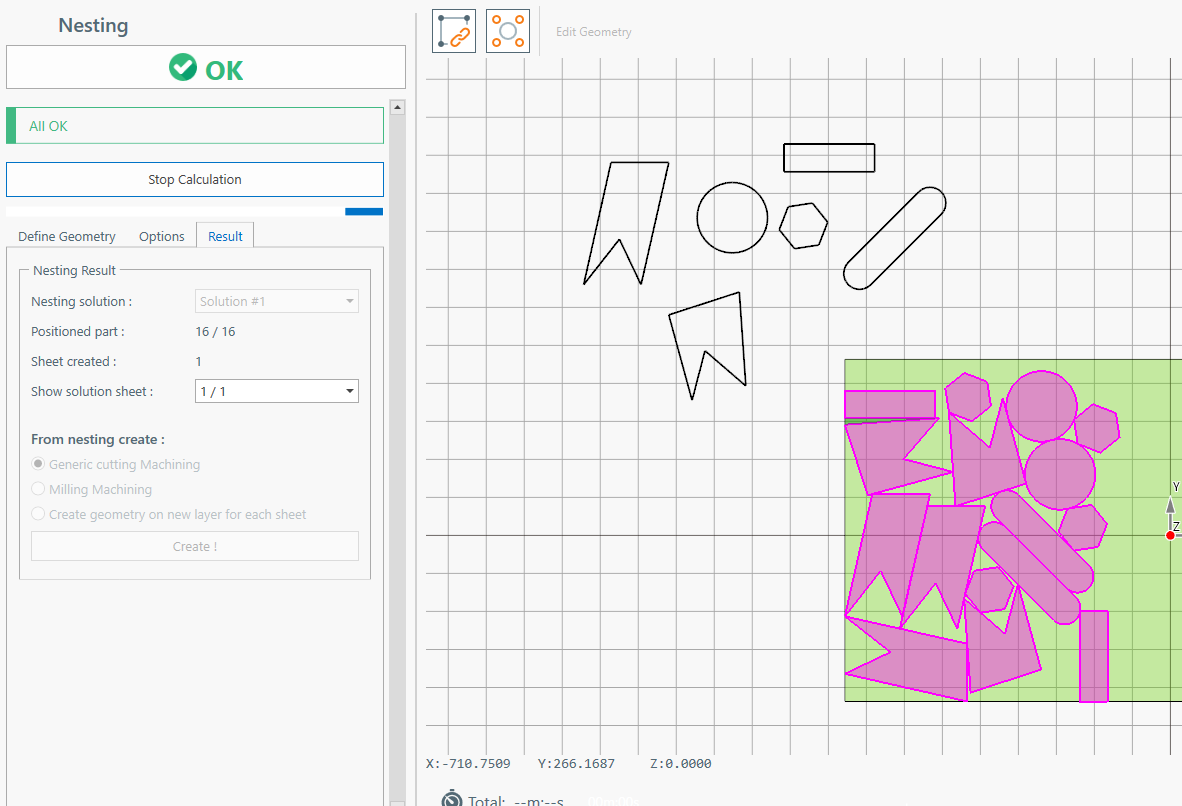

Im Register ERGEBNISSE sehen Sie:
Verschachtelungslösung: Die beste generierte Lösung. Sie können das Kombinationsfeld verwenden, um durch sie zu navigieren.
Positioniertes Teil: Es gibt an, wie viele Teile platziert sind. Manchmal ist es nicht möglich, alle angeforderten Teile unterzubringen.
Erstelltes Blech: Im Geometriebildschirm können Sie festlegen, wie viele Bleche Sie verwenden möchten.
Lösungsblech anzeigen: Wenn Sie mehrere Ebenen festgelegt haben, wird die aktuelle Ebenenlösung auf dem Bildschirm angezeigt.

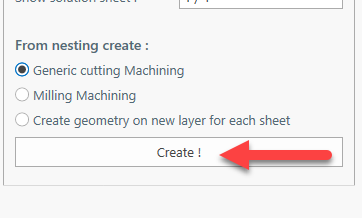

Nachdem die Nesting-Berechnung gestoppt wurde, können Sie Geometrie oder Bearbeitung erstellen.
Für jede generierte Ebene wird eine eigene Ebene erstellt.
Sie können die generierte Ebene über MENÜ > Zeichnungsebenen einsehen.
