Gewindetabelle

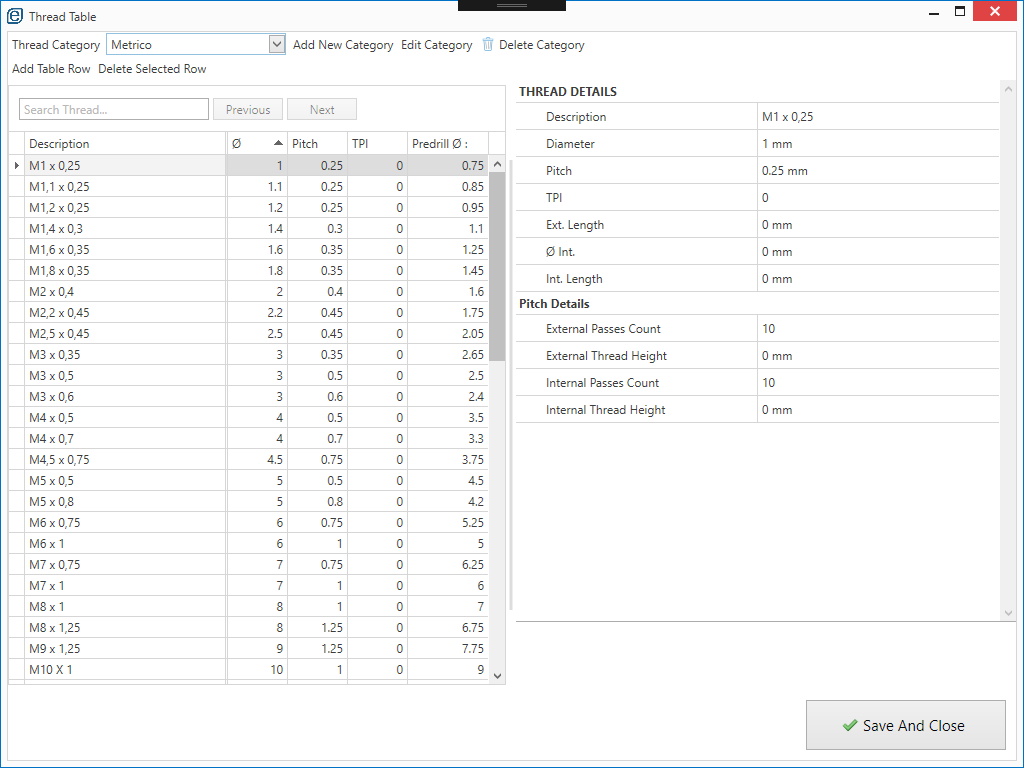

In eCam ist auch eine Gewindedatenbank für die gängigsten Gewindetabellen verfügbar.

Das bedeutet, dass Sie keine Durchmesser- oder Steigungswerte suchen müssen, um eine Bearbeitung zu erstellen.

Wählen Sie einfach das gewünschte Gewinde aus einer Liste aus, um alle erforderlichen Daten zusammenzustellen.

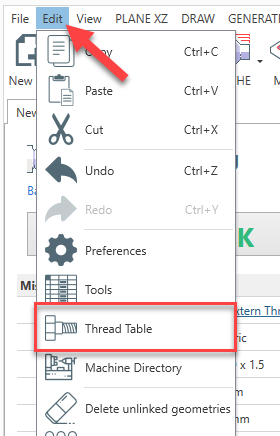

Um den Gewindetabellen-Dialog zu öffnen, klicken Sie im Menü auf BEARBEITEN und dann auf GEWINDETABELLE

Benutzerdefinierte Daten hinzufügen

Diese Datenbank kann mit benutzerdefinierten Daten erweitert werden.

Öffnen Sie den Gewindetabellen-Dialog.

Wählen Sie die gewünschte Gewindefamilie (Kategorie) aus.
Fügen Sie die neuen Werte in die letzte Zeile der Tabelle ein.

Um zuverlässige Gewindeinformationen zu finden, suchen Sie direkt auf der Website des Werkzeugherstellers. Dort finden Sie weitere Informationen zu allem. Vorgeschlagene Schnittanzahl, Gewindetiefe und -winkel, Vorbohrung und einige nützliche Tipps zur Gewindebearbeitung.

Steigung bearbeiten

Um den Steigungswert zu bearbeiten, klicken Sie einfach auf [Steigungsdetails]

Es ist möglich zu bearbeiten:

Außengewindehöhe
Anzahl Außengewindegänge
Innengewindehöhe
Anzahl Innengewindegänge

Kategorie bearbeiten

Auch die Gewindekategorien sind bearbeitbar.

Es ist möglich zu bearbeiten:

Beschreibung
Eindeutige ID
Auswahl zwischen TPI- und Steigungswerten
Ob konisch oder nicht
Konischer Winkel

Diese Informationen werden bei der Codegenerierung verwendet.

Wenn Sie eine Kategorie ausblenden möchten, aktivieren Sie das Feld "DIESE KATEGORIE AUS DER DROPDOWN-GEWINDELISTE AUSBLENDEN".
