Einstellung des Eintauchwinkels

Es ist möglich, das bearbeitete Profil basierend auf den Eintauchfähigkeiten des Werkzeugs zu kompensieren.

Manchmal können Sie Drehprofile mit Taschen importieren, standardmäßig werden keine Prüfungen durchgeführt.

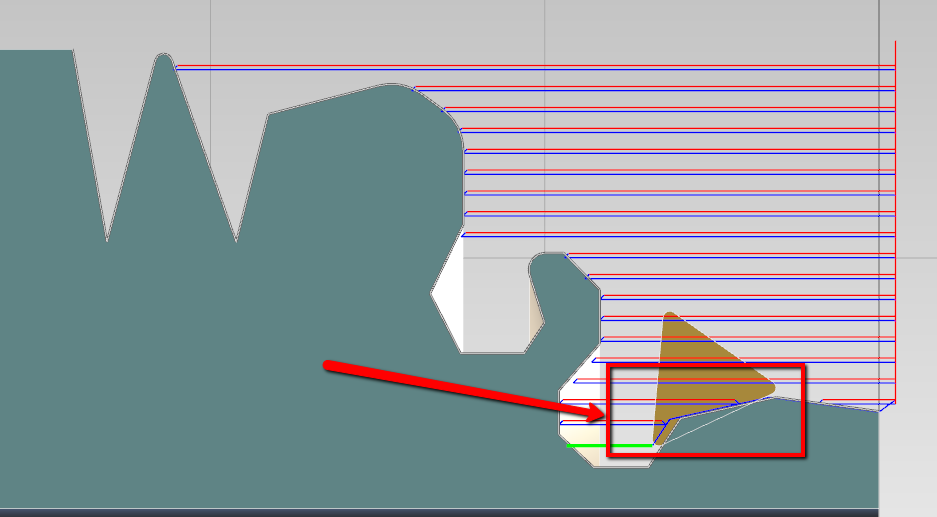

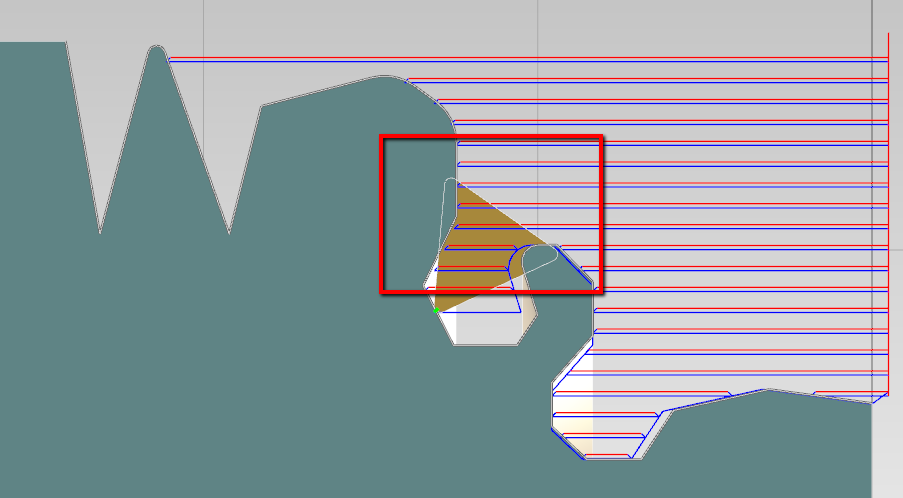

So kann es zu Szenarien wie im Bild unten kommen, bei denen das Werkzeug mit dem Profil kollidiert.

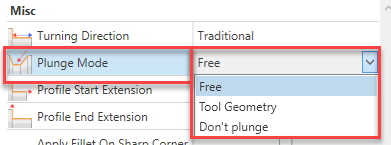

Um dieses Problem zu lösen, können verschiedene Eintauchmodi ausgewählt werden.

Das Profil wird nicht manipuliert und es werden keine Prüfungen durchgeführt. Dies ist der Standardmodus.

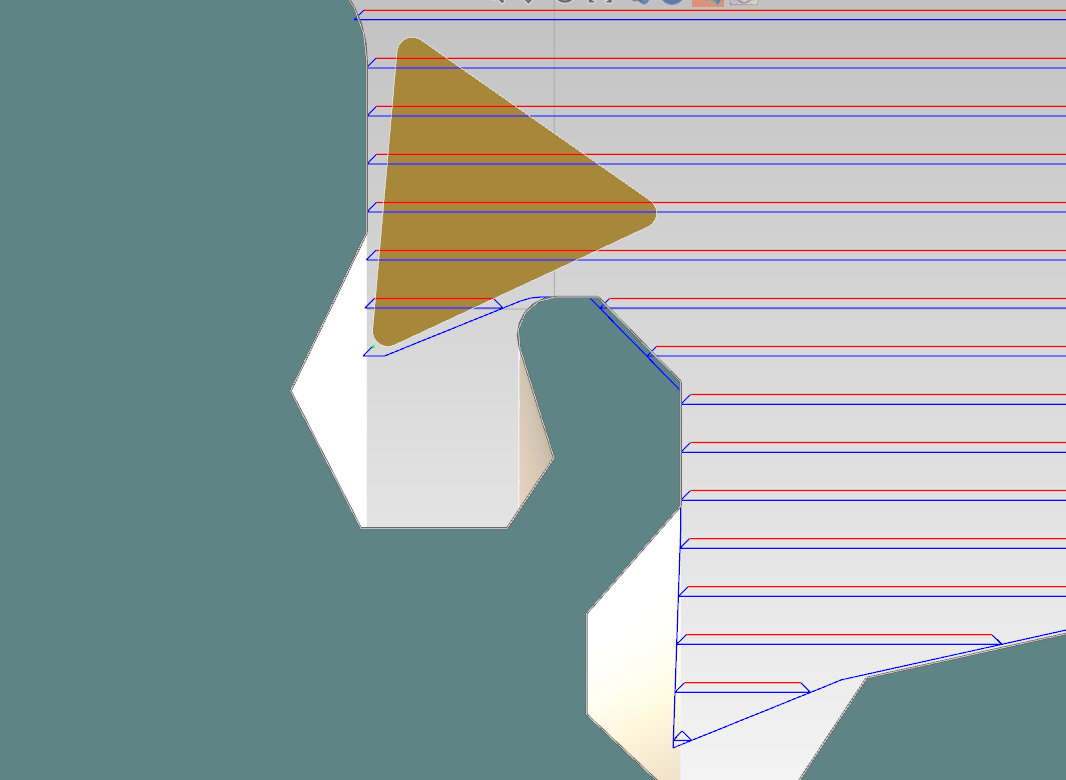

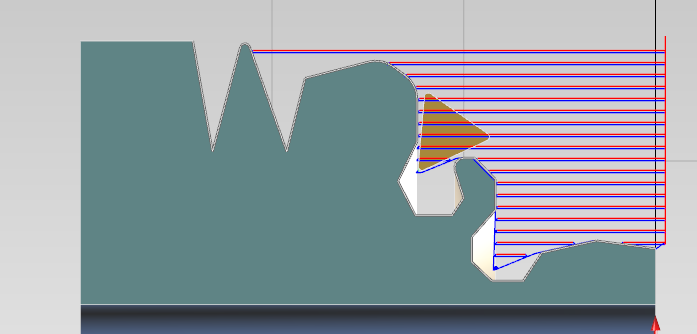

Das Profil wird mit dem maximalen Eintauchwinkel des Werkzeugs, erhöht um 3°, kompensiert.

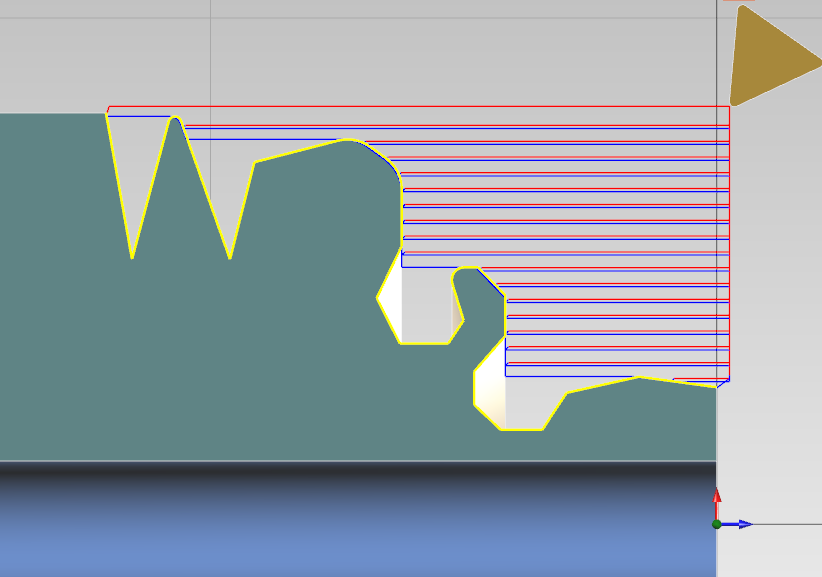

In diesem Modus ist Taschenfräsen nicht aktiviert. Das Profil wird wie folgt kompensiert:

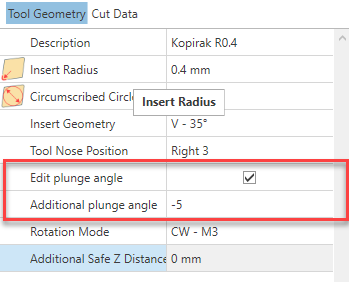

Sie können die Werkzeugausrichtung über den Parameter der Werkzeuggeometrie anpassen.

Aktivieren [Eintauchwinkel bearbeiten] und dann den [Zusätzlicher Eintauchwinkel]
