Arbeitsebenen
Ab Version 5.x ist die Funktion ARBEITSEBENE verfügbar.
Diese Funktion ist für mehrere Zwecke nützlich:
Ebenensystem
Sie kann als Ebenensystem verwendet werden, das Sie in gängiger CAD-Software finden.
Sie können mehrere 2D-Geometrien in einer ARBEITSEBENE gruppieren und sie je nach Bedarf ein- oder ausblenden.
WCS-Definition / Werkzeugorientierungsdefinition
Es ist möglich, die Ausrichtung der ARBEITSEBENE frei im 3D-Raum zu definieren.
Sie können diese Arbeitsebene wiederverwenden, um ein SETUP-WCS oder eine Werkzeugorientierung für eine oder mehrere Bearbeitungen zu definieren.

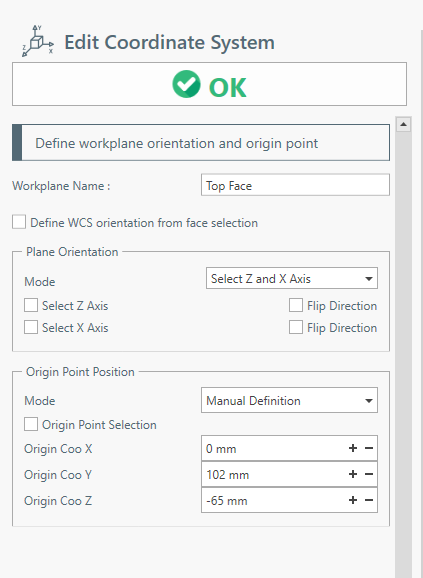

Ausrichtung und Ursprungspunkt der Arbeitsebene definieren.
Um vollständig definiert zu sein, benötigt die ARBEITSEBENE eine AUSRICHTUNG und einen URSPRUNGS-PUNKT.
Es ist möglich, mehrere Modi zur Definition der Ausrichtung auszuwählen:
- Von Z- und X-Achse
- Von Z- und Y-Achse
- Von X- und Y-Achse
- Von YAW-, PITCH- und ROLL-Werten.
- Und von Zylinder-Winkel-Werten, dieser Modus ist nützlich, um die Ausrichtung und den Ursprung für radiale Y-Achsen-Drehmaschinenoperationen zu definieren.
Wenn die Achsauswahl aktiviert ist, können Sie eine Kante, eine planare Fläche, eine zylindrische Fläche oder allgemein jedes Element anklicken, das eine Vektorrichtung definieren kann.
Der URSPRUNGS-PUNKT kann definiert werden durch:
- Von einem Punkt des 3D-Modellrahmens
- Jeder Punkt in der Szene
- Oder durch X-, Y- und Z-Wert.
Arbeitsebenen-Manager-Raster

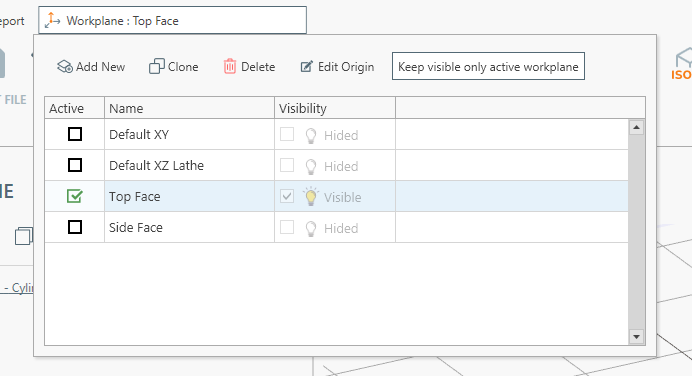

Über das Hauptmenü ist das Arbeitsebenen-Manager-Raster verfügbar.
Es ist möglich, neue Arbeitsebenen zu erstellen, bereits vorhandene Ebenen zu duplizieren, sie zu löschen oder die Ausrichtung und den Ursprungspunkt zu bearbeiten.
Um eine Arbeitsebene zu aktivieren, klicken Sie auf das Kontrollkästchen in der Spalte "Aktiv".
Eine weitere nützliche Option ist "Nur aktive Arbeitsebene sichtbar halten". Sie blendet alle Elemente aus, außer denen, die mit der aktiven Ebene verbunden sind.
Wenn diese Option AUS ist, können Sie die Sichtbarkeit der Arbeitsebenen manuell festlegen.
Die aktuell aktive Arbeitsebene ist immer sichtbar, auch wenn das Sichtbarkeits-Flag auf AUSGEBLENDET gesetzt ist.
Wenn Sie mit dem Mauszeiger über das Raster fahren, werden im Ansichtsfenster das Achsensystem der Arbeitsebene und die zugehörigen Geometrien angezeigt.
