Drehmaschinen-Zentrierbohren

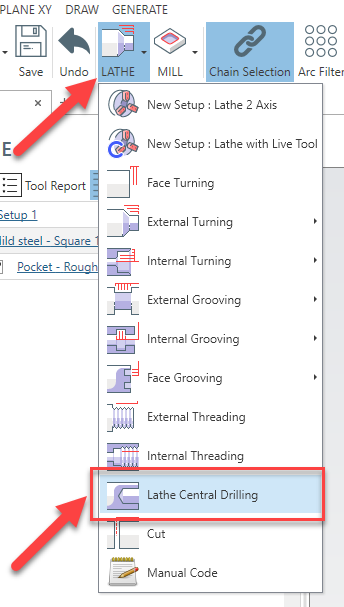

Um eine Bohrbearbeitung hinzuzufügen, von Menü -> Drehmaschine -> Zentrierbohren

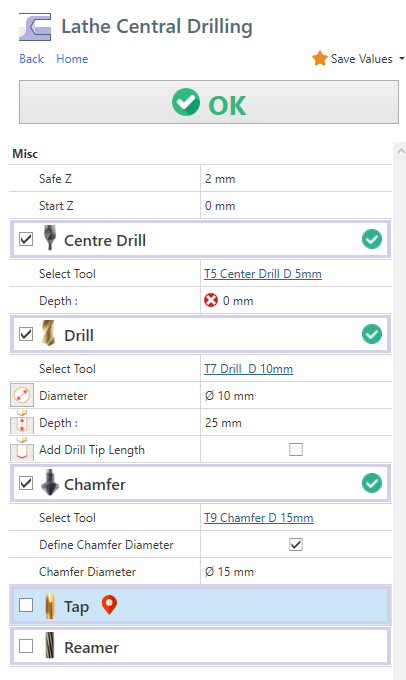

Dies ist der Bildschirm für die Bearbeitungseigenschaften.
Hier können Sie diese Unterbearbeitungen aktivieren:
- Zentrierbohrer
- Bohrer
- Fase
- Gewindebohrer
- Reibahle
Sie können die Reihenfolge der Unterbearbeitungen manuell über die Baumansicht ändern. Siehe den entsprechenden Link am Ende dieses Artikels.
Wenn eine Bohrbearbeitung ausgewählt ist, kann auch das "Geisterwerkzeugmodell" auf der minimal erreichten Z-Ebene angezeigt werden.
Dies ist nützlich, um die Korrektheit des Werkzeugwegs auf einen Blick zu überprüfen.
Sicherer Z-Abstand: Dies ist die Z-Ebene des Anfahrens. Das Werkzeug erreicht diese Ebene im Eilgang.
Start-Z: Dies ist die effektive Startarbeitsebene. Normalerweise ist sie 0.
[Bohrbearbeitung] Bohrerspitzenlänge hinzufügen: Es berechnet die Länge der Bohrerspitze und addiert sie zur eingegebenen Tiefe.
Die Bohrerspitzenlänge wird aus dem Werkzeugdurchmesser und dem Werkzeugwinkel berechnet. Sie können diese Eigenschaften im Werkzeugbearbeitungsbildschirm bearbeiten. Siehe den entsprechenden Link unten.
[Fase] Fasendurchmesser definieren: Bei der Fasenbearbeitung kann die ebene Werkzeugtiefe zur Ausführung oder der gewünschte Außendurchmesser der Fase definiert werden.
Wenn Sie den Außendurchmesser der Fase definieren, wird die effektive Werkzeugtiefe automatisch basierend auf der ausgewählten Fasenwerkzeuggeometrie berechnet.
