Generisches Drehen

Mit generischem Drehen werden sowohl externe als auch interne Drehbearbeitungen abgedeckt.

Drehen – Übersicht

Externer Zyklus: Das Werkzeug bewegt sich von außen zum inneren Teil des Bauteils.

Interner Zyklus: Das Werkzeug bewegt sich vom inneren Teil des Bauteils nach außen. Bevor Sie mit dem internen Zyklus fortfahren, muss eine zentrale Bohrung im Bauteil erstellt werden.

Wichtig ist auch die Verwendung eines Werkzeugs mit einer zu diesem Bohrungsdurchmesser passenden Abmessung. Diese Informationen finden Sie im Werkzeugkatalog.

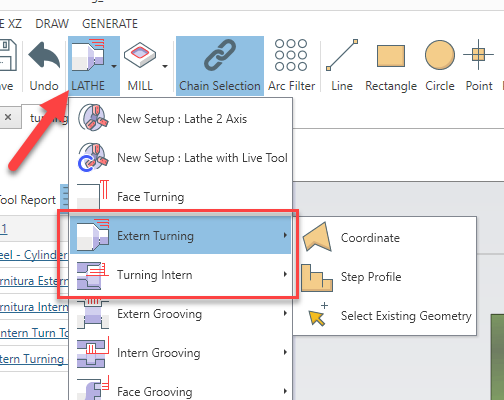

Um diese Bearbeitung hinzuzufügen, navigieren Sie über [MENU] -> Drehmaschine -> Externes oder Internes Drehen, je nach Bedarf.

Siehe den zugehörigen Artikel zum Zuordnen von Geometrie zu einer Bearbeitung sowie die Seite über [Schrittprofil] und [Koordinate] Muster.

Diese sind bei der generischen Drehbearbeitung nützlich.

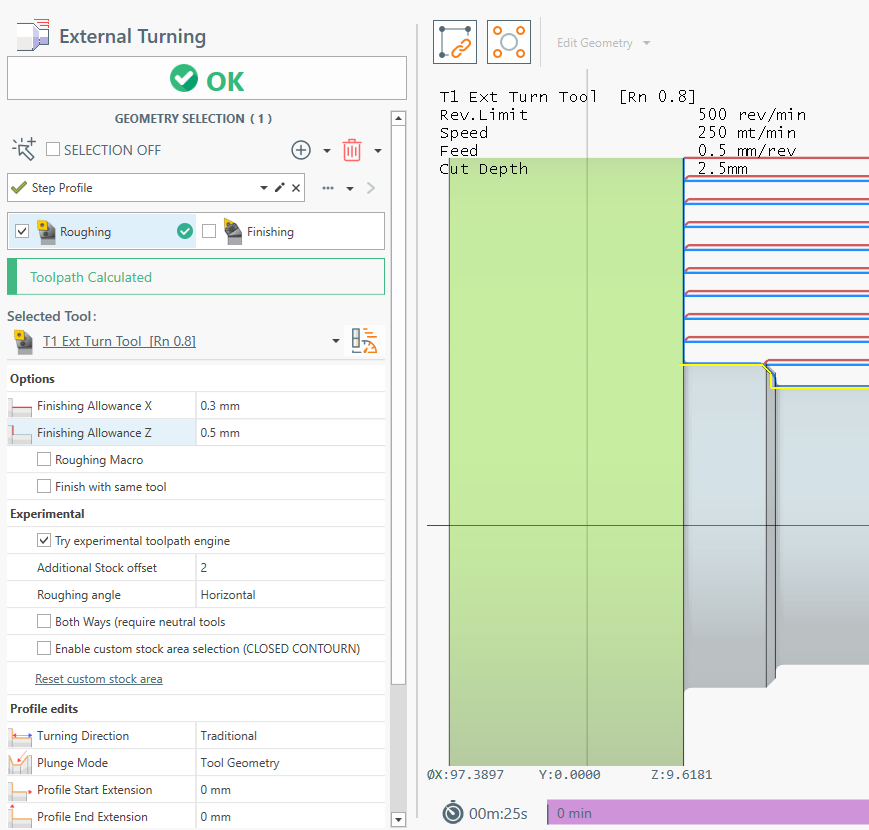

Hier der Bildschirm zur externen/internen Drehbearbeitung.


Geometrieauswahl

Generisches Drehen akzeptiert als Geometrie sowohl offene als auch geschlossene Profile.

Die Geometrie muss in der ZX-Ebene oder einer Ebene mit derselben Ausrichtung liegen.

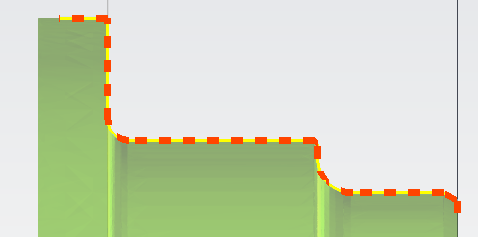

Offenes Profil:

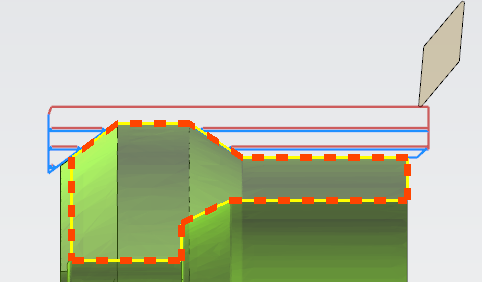

Geschlossenes Profil:

Abhängig vom Drehbearbeitungsmodus wird vom geschlossenen Profil nur der relevante Teil verwendet.


Werkzeugwegbegrenzungen

Ohne Bearbeitung der ausgewählten Geometrie kann der Werkzeugweg in Z+-, Z--, X+- und X--Richtung begrenzt werden.

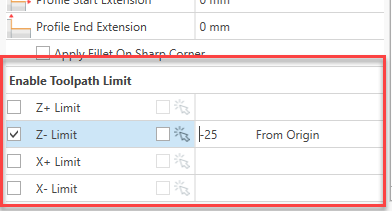

Die Eigenschaften der Werkzeugwegbegrenzungen finden Sie im Drehbearbeitungs-Bearbeitungsbildschirm.

Mit dieser Funktion können Sie die Grenzen des Arbeitsbereichs definieren.

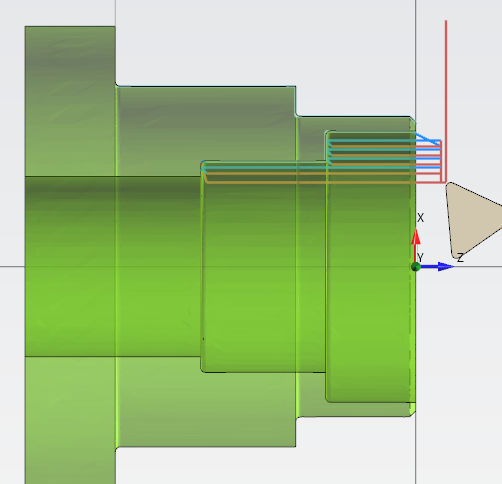

Ohne definierte Begrenzung:

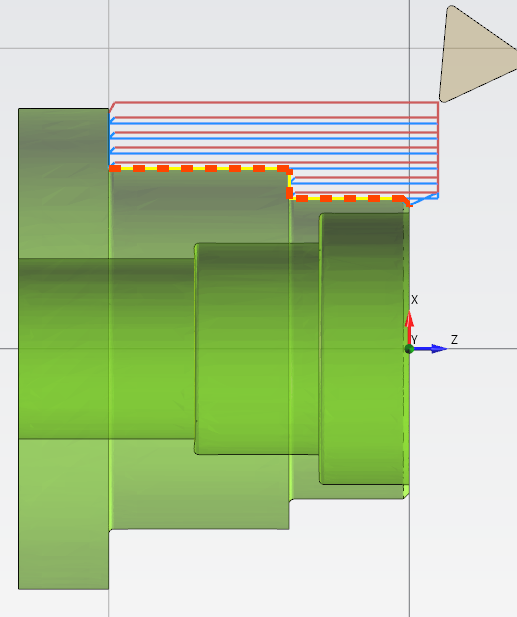

Mit definierter Begrenzung:

Benutzerdefinierte Rohteildefinition

Ab Build 321

Diese Funktion ist nur verfügbar in PRO Version

Wenn das Rohteil mit der Option „Benutzerdefinierte rotationssymmetrische Geometrie“ definiert ist, wird der Werkzeugweg außerhalb des Rohteilbereichs beschnitten.

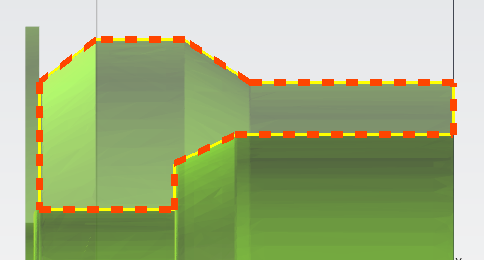

Es ist auch möglich, auf Bearbeitungsebene einen benutzerdefinierten Rohteilbereich zu definieren, indem Sie geschlossenes Profil in der ZX-Ebene (oder in einer Ebene mit gleicher Ausrichtung) auswählen.

Allgemeine Optionen

Eintauchmodus: Definiert, wie das Profil durch den Werkzeugwinkel kompensiert wird. Weitere Informationen finden Sie auf der entsprechenden Seite. Link am unteren Seitenrand.

Profilstart-/Profilendeverlängerung: Eine tangentiale Verlängerung wird am Start/Ende der ausgewählten Geometrien hinzugefügt.

Drehrichtung - Traditionell: Die Werkzeugrichtung verläuft von Z+ nach Z-

Drehrichtung - Rückwärts : Werkzeugrichtung ist von Z- nach Z+ , Sie müssen ein kompatibles Werkzeug auswählen, wenn Sie diese Eigenschaft ändern.

Verrundung an scharfen Ecken anwenden : Wo zutreffend, wird an scharfen Ecken eine Verrundung erzeugt. Auf diese Weise bleibt das Werkzeug stets im Kontakt mit dem Bauteil und vermeidet Unregelmäßigkeiten an scharfen Ecken.


Schruppoptionen


Aufmaß X / Z : Dies ist die Materialstärke, die das Schruppwerkzeug für die Schlichtbearbeitung übrig lässt.

Schrupp-Makro : Wo zutreffend, wird der G71-Makrocode im Ausgabecode anstelle von einfachen Bewegungen ausgegeben.

!!! Der visualisierte Werkzeugweg und die Simulation können vom tatsächlichen Werkzeugweg abweichen, der durch das Maschinenmakro erzeugt wird. Verwenden Sie diese Option nur, wenn Sie sich der Korrektheit des G-Codes sicher sind.

Auch bei Verwendung des Schrupp-Makros wird eine benutzerdefinierte Rohteilauswahl ignoriert.

Mit gleichem Werkzeug schlichten : Das Aufmaßmaterial wird durch das Schruppwerkzeug entfernt.

Schruppwinkel : (ab Build 321) Legen Sie die Ausrichtung der Schruppdurchgänge fest Horizontal oder Vertikal

Beide Richtungen : (ab Build 321) Erfordert Werkzeuge mit Schneidenposition oben (8) oder unten (6).

Die Schrupp-Werkzeugweg-Engine kehrt die Richtung des nächsten Durchgangs um, wenn dies die Verbindungsbewegung verkürzt.

Optionen für die Schlichtbearbeitung

Richtung an senkrechter Wand umkehren : Wenn aktiviert, wird die Drehrichtung im 90°-Profilelement umgekehrt. In manchen Zusammenhängen kann dies Werkzeugvibrationen reduzieren.

Schwellenwert für senkrechte Wand: Es werden nur Elemente mit einer Länge größer als dieser Wert berücksichtigt.

Mehrere Schlichtdurchgänge: Es werden mehrere Schlichtdurchgänge erzeugt. Der Abstand zwischen den Durchgängen wird durch die Schlichtaufmaßdicke bestimmt.

Beispiel: Wenn Sie ein Schlichtaufmaß von 0,3 mm und 3 Schlichtdurchgänge haben, erzeugt der Werkzeugweg 3 Durchgänge mit einem Abstand von 0,1 mm zwischen ihnen.
