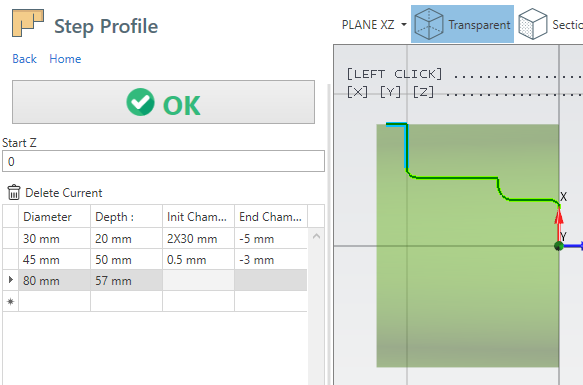

Schrittprofilmuster

Dieses Muster ist nur für die generische Drehbearbeitung verfügbar.

Es ist nützlich, um Geometrien zu definieren, die aus einer Folge von zylindrischen Stufen bestehen.

Start Z: Dies ist die Profil-Referenz-Start-Z, normalerweise 0

Durchmesser: Durchmesser des Zylinders

Tiefe: Tiefe der aktuellen zylindrischen Stufe

Anfangsphase / Endphase: Mit positivem Wert wird eine 45-Grad-Fase erzeugt. Mit negativen Werten wird eine Verrundung erzeugt

Um eine neue Stufe einzufügen, bewegen Sie den Cursor in die letzte Zeile und beginnen Sie mit der Eingabe.

Für Winkel ungleich 45 Grad geben Sie einen String wie 2x30 oder 3x60 in die Fasen-Spalte ein
