3D-Modell-Schattenprojektion

Ab Build 264

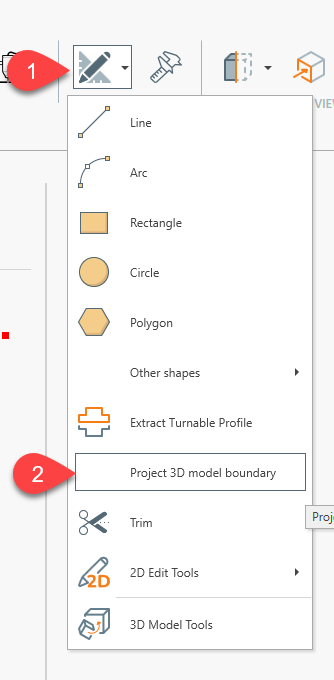

Mit dem Werkzeug [Menü] > [CAD-Werkzeuge] > [3D-Modellkontur projizieren] ist es möglich, den Schatten eines 3D-Modells auf eine 2D-Ebene zu projizieren.

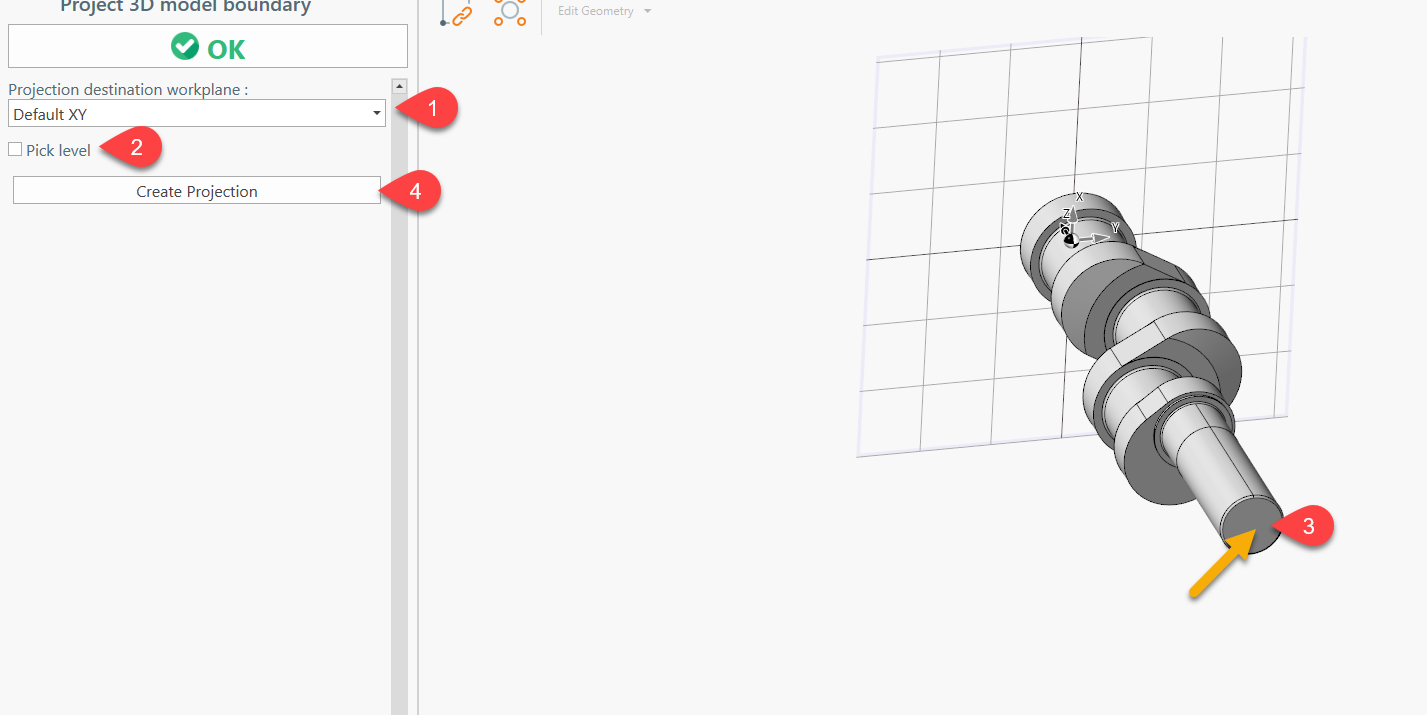

Öffnen Sie den Werkzeugbildschirm.

Wählen Sie die gewünschte 2D-Arbeitsebene aus.

Wählen Sie die Z-Ebene aus. Normalerweise ist dies die Modellunterseite.

Das Modell unterhalb der Z-Ebene wird ignoriert.

Wählen Sie eine obere Ebene aus, wenn Sie Teile des Modells ignorieren möchten.

Klicken Sie auf „Projektion erstellen“

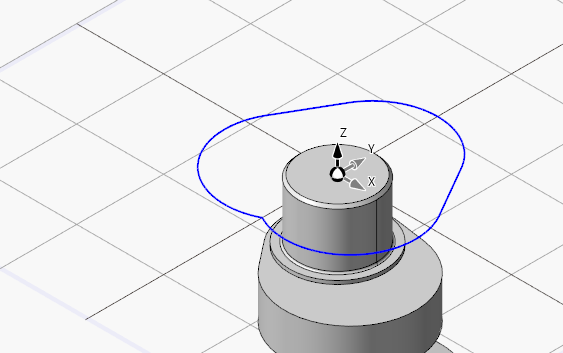

In der ausgewählten Arbeitsebene wird der 2D-Konturbereich des 3D-Modells erstellt.

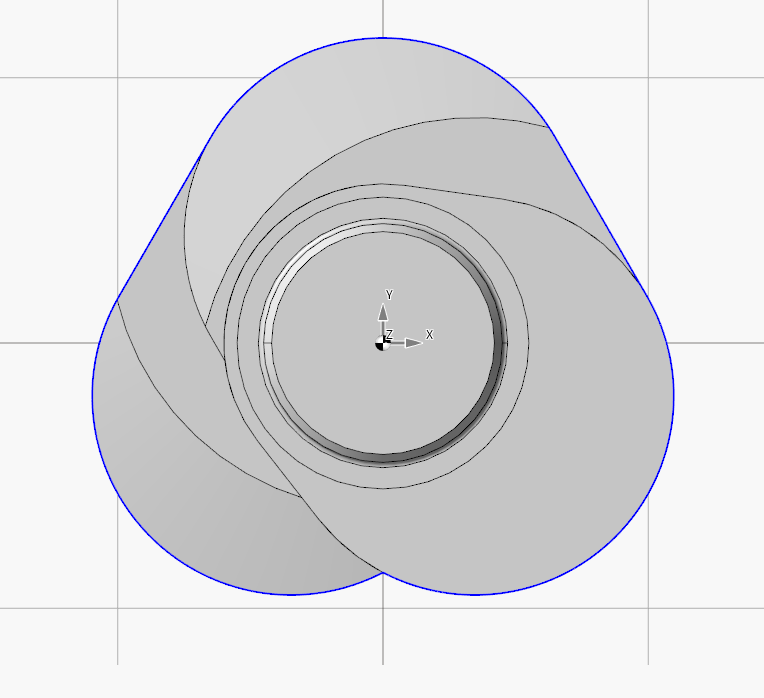

Sie können dies als den Schatten des Modells auf der ausgewählten Z-Ebene betrachten.
