Gewindefräsen
IN THIS ARTICLE

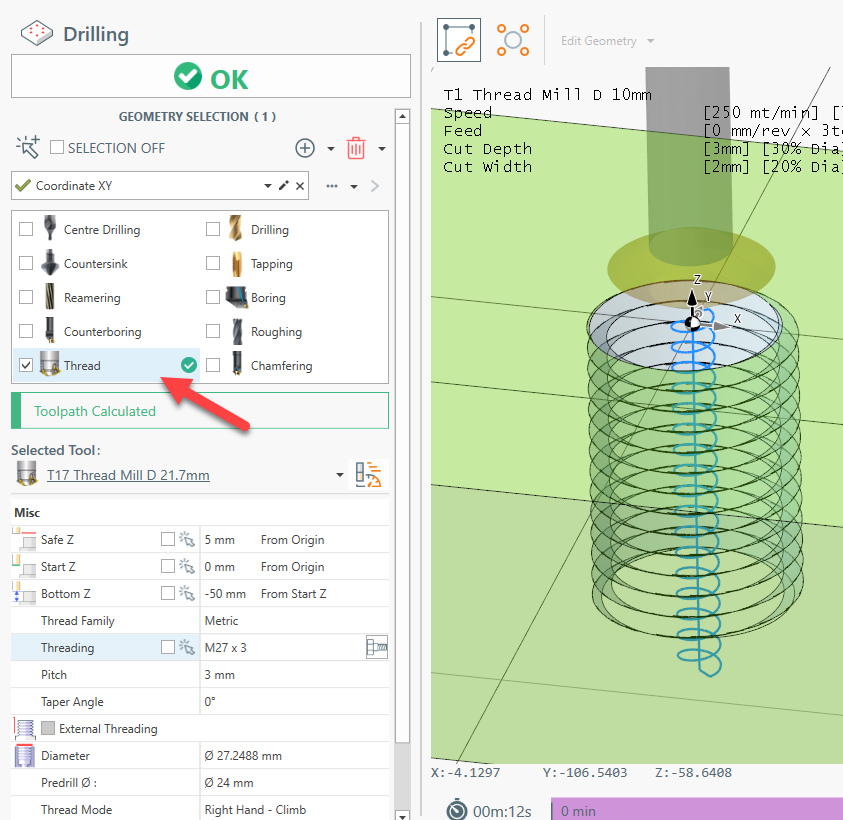

Um eine helixförmige Gewindefräsbearbeitung hinzuzufügen, aktivieren Sie die Gewinde Bearbeitung unter dem Bohrbearbeitung Bildschirm.
- Definieren Sie die Z-Ebenen
- Wählen Sie die Gewindefamilie und die Gewindesteigung aus dem Dropdown-Menü. Sie können diese Gewindeliste erweitern. Siehe Artikel "Gewindetabelle", Link am unteren Rand der Seite.
- Wählen Sie ein Werkzeug mit kompatiblem Durchmesser.
Sie sollten an diesem Punkt einen gültigen Werkzeugweg erhalten.
Siehe unten für weitere Bearbeitungsoptionen zur Anpassung dieser Fräsbearbeitung.
Allgemeine Parameter
Werkzeug auswählen: Sie müssen ein Gewindefräswerkzeug auswählen. Bei Innengewinden ist ein Werkzeugdurchmesser erforderlich, der etwas kleiner ist als der Vorbohrdurchmesser.
Gewindekategorie auswählen: Wählen Sie die Gewindefamilie aus dem Dropdown-Feld
Gewindedrehen: Wählen Sie die benötigte Gewindeabmessung. Wenn Sie eine neue Zeile hinzufügen oder einige Standarddaten bearbeiten möchten, öffnen Sie die Gewindetabelle und bearbeiten Sie die entsprechende Eigenschaft. Um die Gewindetabelle zu öffnen, klicken Sie auf die Schaltfläche neben diesem Feld. Oder über Menü -> Bearbeiten -> Gewindetabelle.
Steigung: Dies ist eines der Felder, das automatisch nach Auswahl der Gewindezeile definiert wird. Sie können es manuell bearbeiten.
Außengewindedrehen : Aktivieren Sie diese Option, wenn Sie ein Außengewinde erstellen müssen.
Tiefe : Gewindetiefe gemessen ab der Ebene [Start Z].
Gewindemodus : Sie können wählen zwischen :
- Rechtsgängig - Gleichlauf
- Rechtsgängig - Gegenlauf
- Linksgängig - Gleichlauf
- Linksgängig - Gegenlauf
Die empfohlene Arbeitsmethode ist Gleichlauf
Kompensationsmodus : Weitere Informationen finden Sie auf der zugehörigen Seite.
Anzahl der Schnitte : Bei größeren Gewinden ist es besser, das Gewinde mit mehreren axialen Zustellungen zu erstellen.
Erster Schnitt % : Verfügbar, wenn Sie für die Erstellung des Gewindes einen einzigen Durchgang auswählen. Gibt den Prozentsatz des im ersten Durchgang abgetragenen Materials an.
Innengewinde
Nach Auswahl der Gewindeabmessung werden alle gewindebezogenen Eigenschaften mit Daten aus der Gewindetabelle gefüllt.
Durchmesser : Dies ist der Durchmesser der Gewindeschraubenlinie. Bei [Computer]- oder [Werkzeugverschleiß]-Kompensation wird er reduziert um den Werkzeugdurchmesser.
Vorbohrdurchmesser : Es wird als Start-Annahmedurchmesser verwendet. Das Werkzeug erreicht diesen Durchmesser und nähert sich dann dem Helixdurchmesser mit einer tangentialen Bogenbewegung.
Außengewinde
Nach Auswahl der Gewindeabmessung werden alle gewindebezogenen Eigenschaften mit Daten aus der Gewindetabelle gefüllt.
Außen Durchmesser: Es wird als Start-Annahmedurchmesser verwendet. Das Werkzeug erreicht diesen Durchmesser und nähert sich dann dem Helixdurchmesser mit einer tangentialen Bogenbewegung.
Innendurchmesser: Es ist der Durchmesser der Gewindehelix. Bei [Computer]- oder [Werkzeugverschleiß]-Kompensation wird er um den Werkzeugdurchmesser erhöht.
Mehrzahnwerkzeug

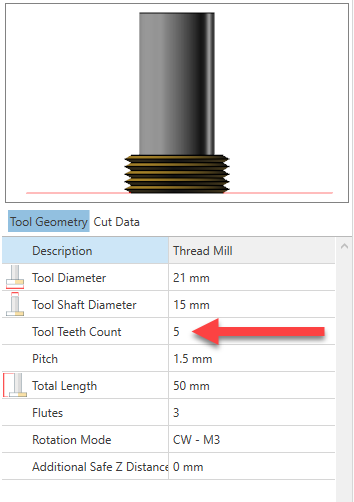

Im Werkzeuggeometriebildschirm können mehrere Zähne definiert werden.
Der generierte Werkzeugweg wird kompensiert, um alle Zähne zu nutzen, was zu einem kürzeren Werkzeugweg führt.

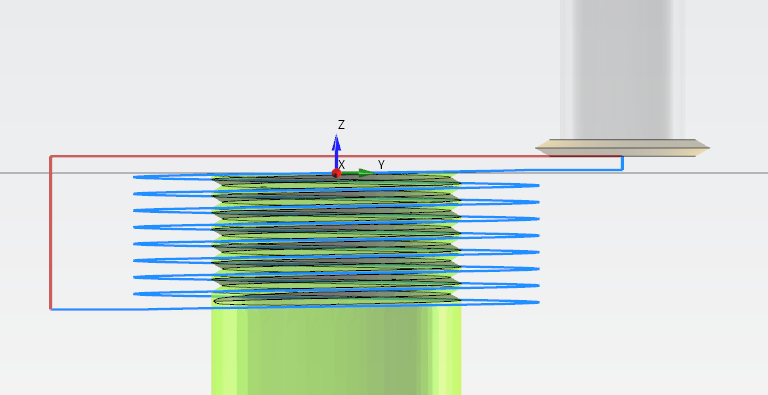

Werkzeugweg erstellt mit Einzahnwerkzeug.

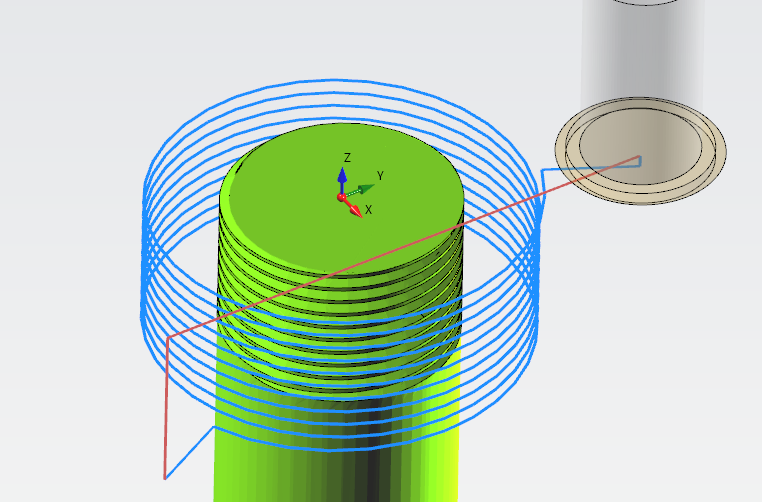

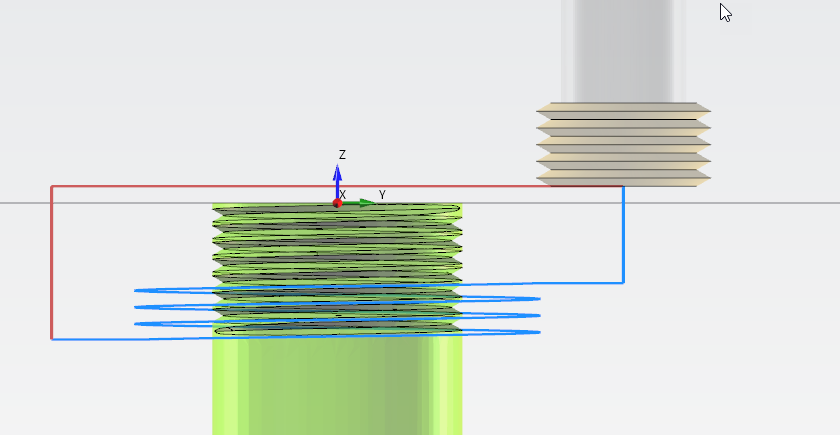

Werkzeugweg erstellt mit Mehrzahnwerkzeug.
