So bearbeiten Sie Schnittdaten und Werkzeuggeometrie
So bearbeiten Sie die Schnittdaten einer Bearbeitung:
- Öffnen Sie zunächst den Werkzeugdialog, siehe hier .
- Sobald der Werkzeugdialog geöffnet ist, können Sie die Schnittdaten und die Werkzeuggeometrie ändern.
Siehe Abbildungen unten.

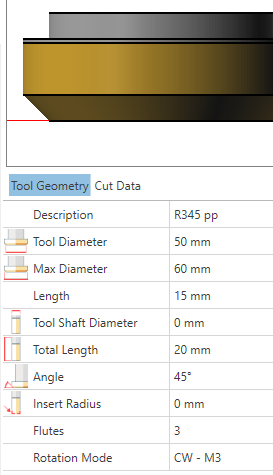

Im Reiter Werkzeuggeometrie können Sie Parameter bearbeiten, die sich auf die Werkzeuggeometrie beziehen.

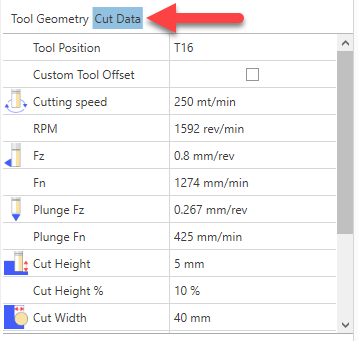

Im Reiter Schnittdaten können Sie Parameter ändern, die sich auf die maschinellen Schnittdaten beziehen, wie Geschwindigkeit, Vorschub, Schnitttiefe, Kühlmittelmodus usw.
Maximale Abtragsrate
Die maximale Abtragsrate ist eine Sicherheitsmaßnahme, die entwickelt wurde, um die Möglichkeit falscher Schnittdateneingaben zu reduzieren.

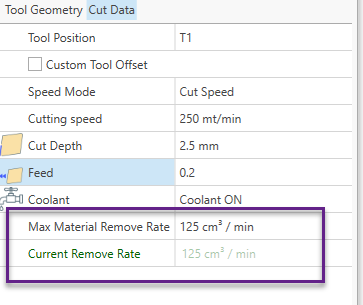

Im folgenden Beispiel mit gültigen Schnittdatenwerten erhalten Sie einen aktuellen Wert von 125 cm³/min.
Sie können diesen als maximal akzeptierte Abtragsrate festlegen und als maximalen Schwellenwert eingeben.
Wenn ich einen falschen Schnittdatenwert eingebe und die berechnete aktuelle Abtragsrate größer als der eingestellte Schwellenwert ist, wird der Wert als Warnung in Rot angezeigt.

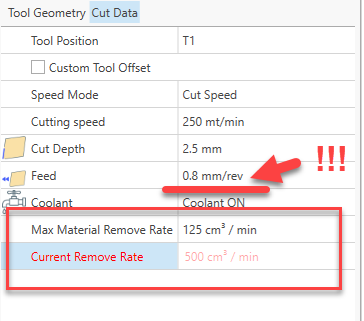

Wenn ich beispielsweise im folgenden Bild einen Vorschub von 0,8 mm/U eingebe, was ein sehr hoher Vorschub ist, wird die aktuelle Abtragsrate als Warnung in Rot angezeigt.
Dieses Verhalten hilft, Fehler bei der Eingabe von Schnittdaten zu reduzieren.
