Bohren mit C-Achse

In diesem Beitrag wird ein Beispiel zur Erstellung einer radialen Bohrbearbeitung mit C-Achse beschrieben.

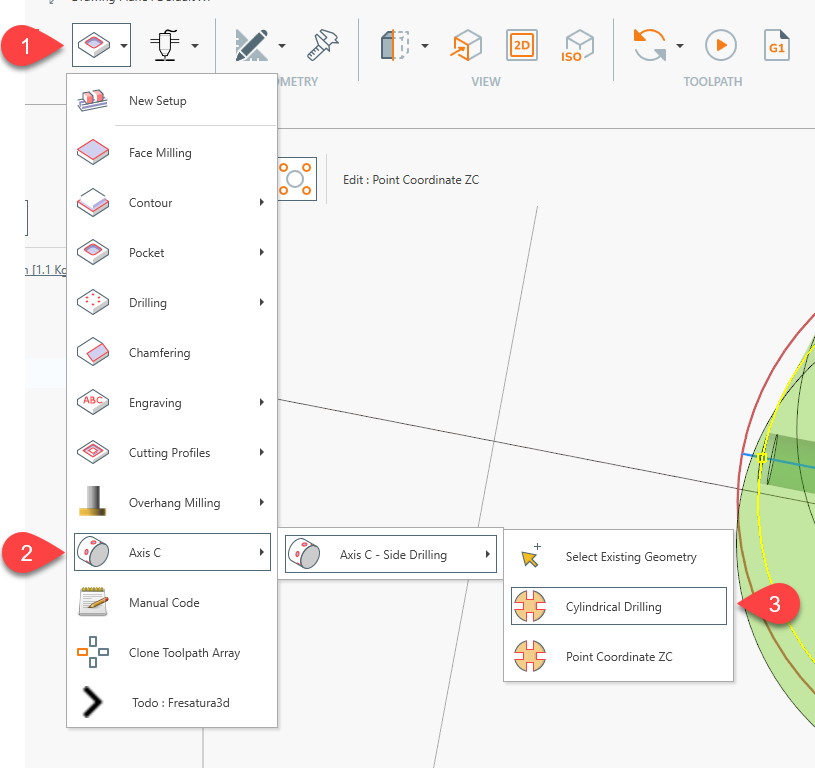

Über Menü > FRÄSEN > Achse-C > Seitenbohren > Zylindrisches Bohren, siehe Bild:

Sie können [Vorhandene Geometrie auswählen] verwenden, um zuvor erstellte Geometrie zu verknüpfen oder die Bohrposition über das 3D-Modell zu definieren.

Oder definieren Sie die Bohrposition über die Form [Punktkoordinate ZC].

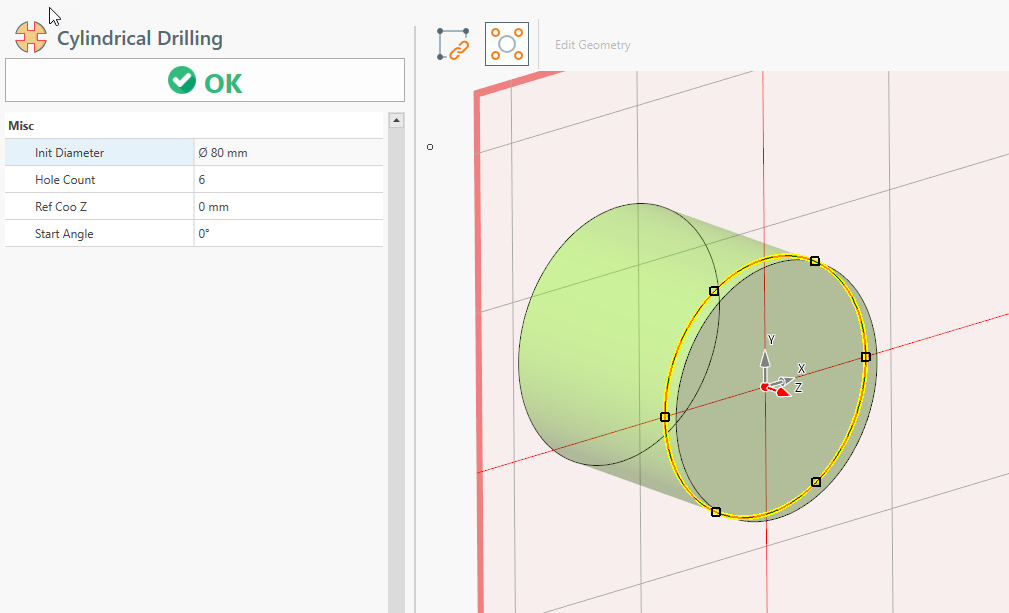

Bearbeiten Sie die Parameter der Bohrposition,

Nach der Parameterbearbeitung können Sie die aktualisierte Grafik im 3D-Ansichtsfenster sehen.

Klicken Sie auf OK, wenn Sie fertig sind.

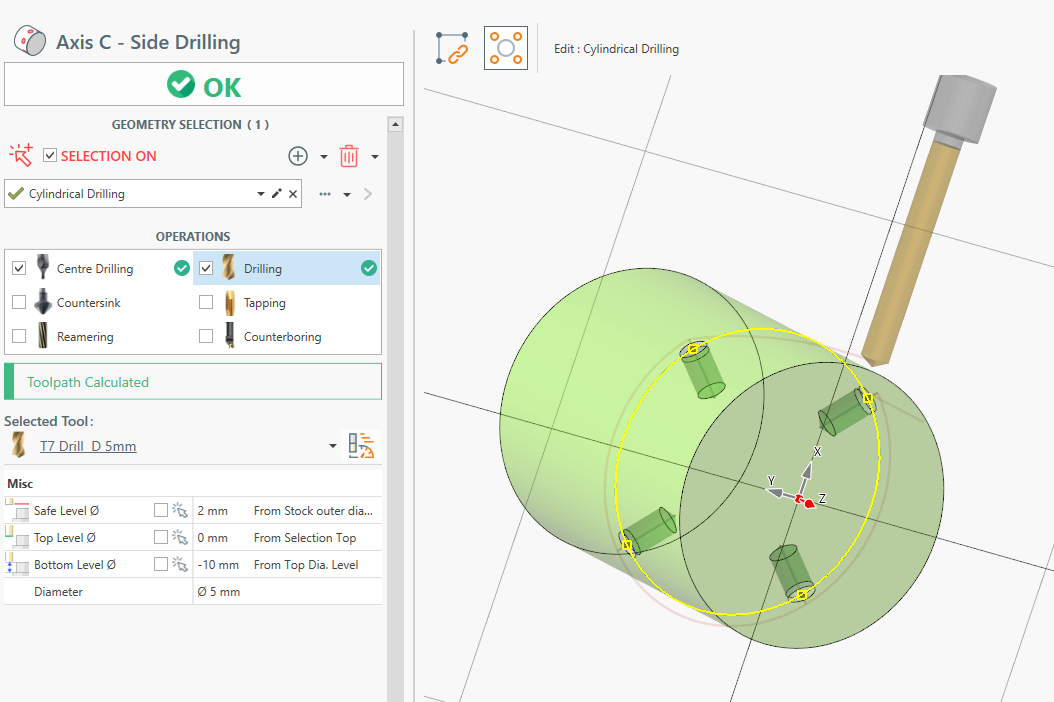

Im Bearbeitungsbildschirm, bei aktivierter und ausgewählter Bohrbearbeitung, definieren Sie diese Parameter:

- Sicherheitsabstand > 2 mm vom äußeren Rohteildurchmesser

- Obere Ebene > Von Auswahl oben

- Untere Ebene > -10 von oberer Durchmesserebene

- Setzen Sie 5 mm als Bohrungsdurchmesser.

Nachdem Sie den Bohrungsdurchmesserwert eingestellt haben, sehen Sie, wie die Software das ausgewählte Werkzeug aktualisiert, indem sie in der Werkzeugdatenbank nach dem Bohrer sucht, dessen Durchmesser dem eingegebenen Bohrungswert am nächsten kommt.

Wenn Sie das ausgewählte Werkzeug manuell einstellen, wird die automatische Werkzeugauswahl für die zugehörige Bearbeitung deaktiviert.

Sie können auch andere Bearbeitungsarten aktivieren.

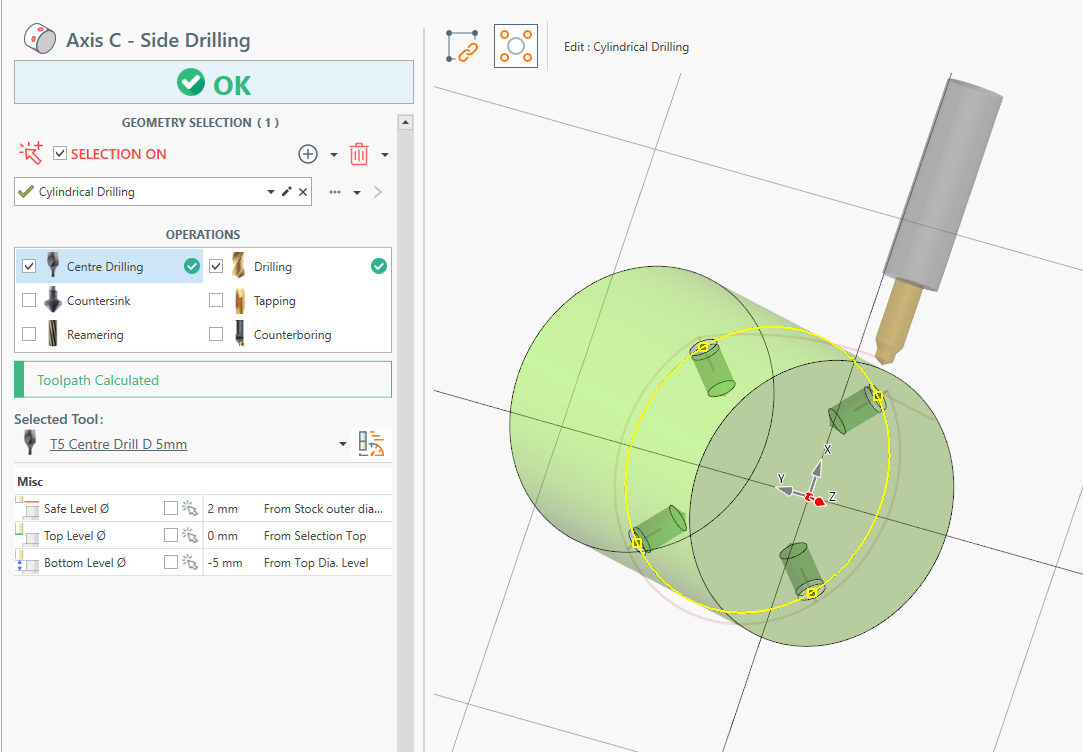

Aktivieren Sie in diesem Fall die Bearbeitung [Zentrierbohren].

Diese verwendet dieselbe Geometrie, denselben Sicherheitsabstand und dieselbe obere Ebene.

Sie müssen die untere Ebene für diese Bearbeitung bearbeiten.
