Konturversatzfläche

Bei den Bearbeitungen "Konturfräsen" und "Taschenfräsen" kann eine zu bearbeitende Fläche definiert werden, die von einer Kontur und einem definierten Versatzwert ausgeht.

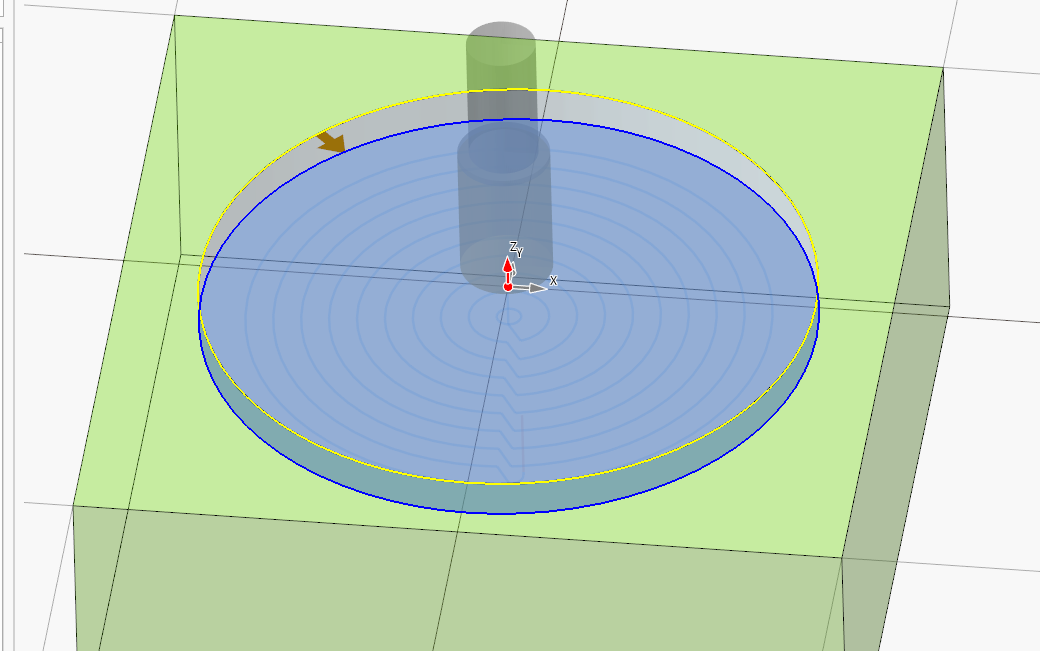

Siehe diese Taschenfräsfläche.

Wenn ich aus bestimmten Gründen nicht die gesamte Fläche, sondern nur eine versetzte Fläche nahe der ausgewählten Kontur bearbeiten möchte, kann ich den Versatz wie folgt definieren.

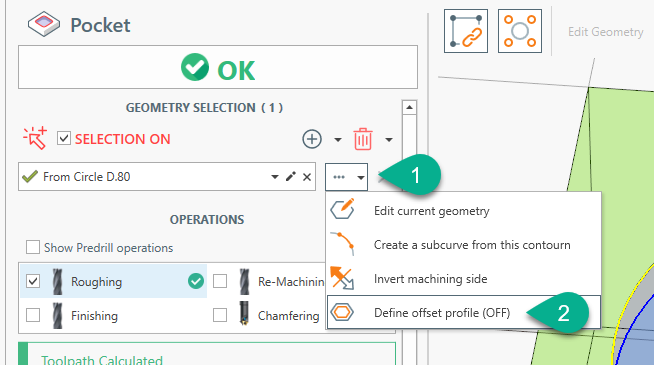

Klicken Sie auf die Optionsschaltfläche neben der ausgewählten Kontur [1] und klicken Sie auf "Versatzkontur definieren" [2]

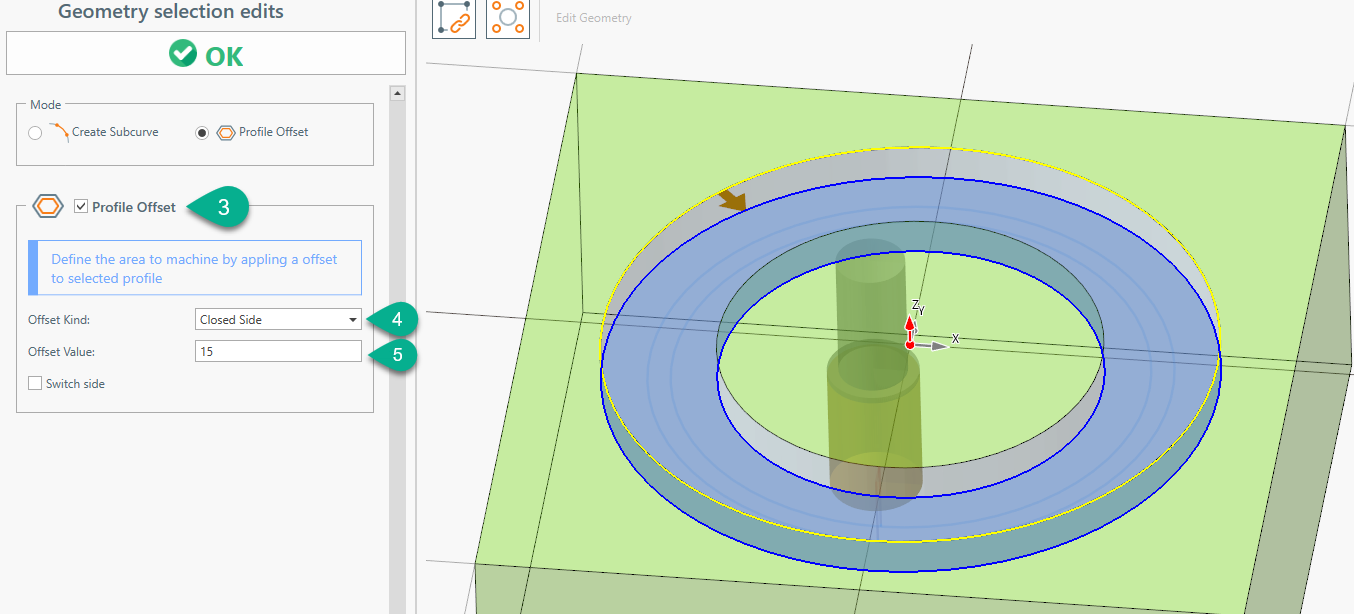

Aktivieren Sie dann "Konturversatz" [3], behalten Sie "Geschlossene Seite" [4] bei und stellen Sie 15 mm als Versatzwert ein [5].

Stellen Sie in diesem Fall sicher, dass Sie ein Werkzeug mit einem Durchmesser kleiner als 15 mm verwenden.

Im Modus "Geschlossene Seite" wird die Fläche zwischen der äußeren und inneren Kontur geschlossen. Ähnlich wie bei einem O-Ring-Sitz, wenn Ihre ausgewählte Kontur ein Kreis ist.

Auch die Schlichtbearbeitung bearbeitet sowohl die ursprüngliche Kontur als auch die erzeugte Versatzkontur.

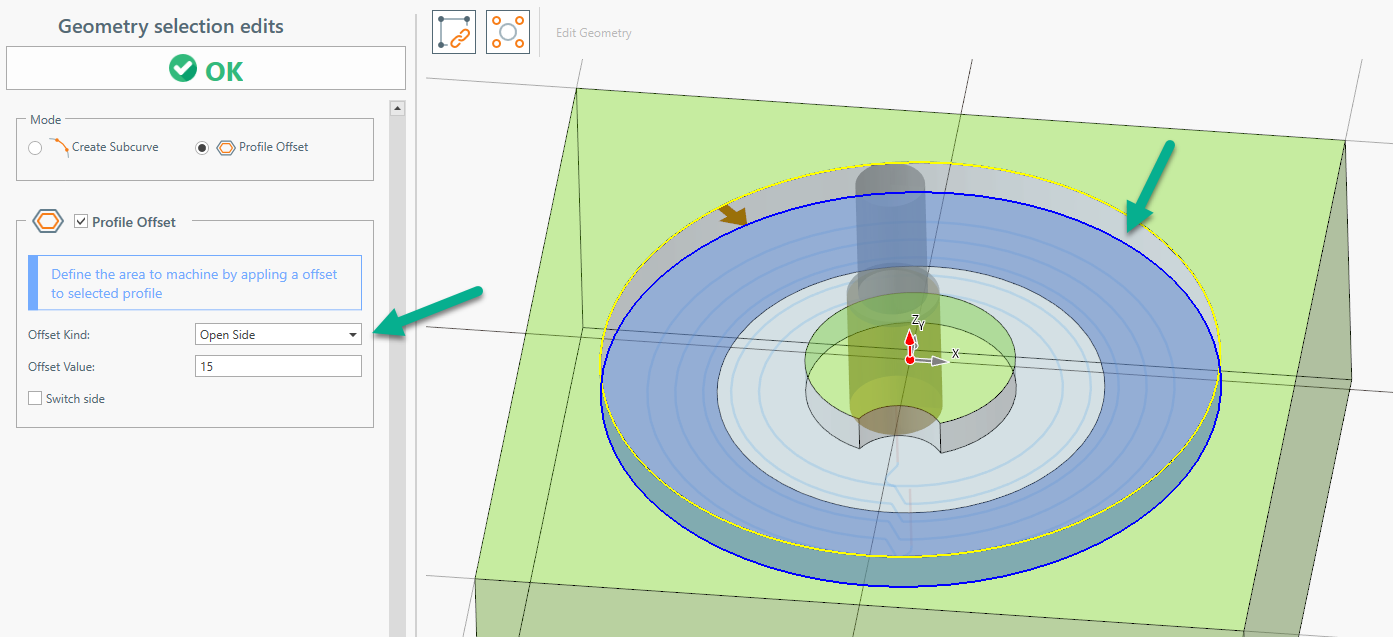

Wenn Sie stattdessen die Option "Offene Seite" auswählen, sieht die bearbeitete Fläche wie folgt aus: Die bearbeitete Fläche ist auf einer Seite nicht geschlossen.

Auch die Schlichtbearbeitung bearbeitet nur die ursprüngliche Kontur.
