Werkzeugweg-Array klonen
Mit dieser Funktion können Transformationen auf Werkzeugwege angewendet werden, um denselben Werkzeugweg an verschiedenen Positionen zu duplizieren.
Sie können diese Transformationen anwenden nur auf Fräs- oder Schneidbearbeitungen.

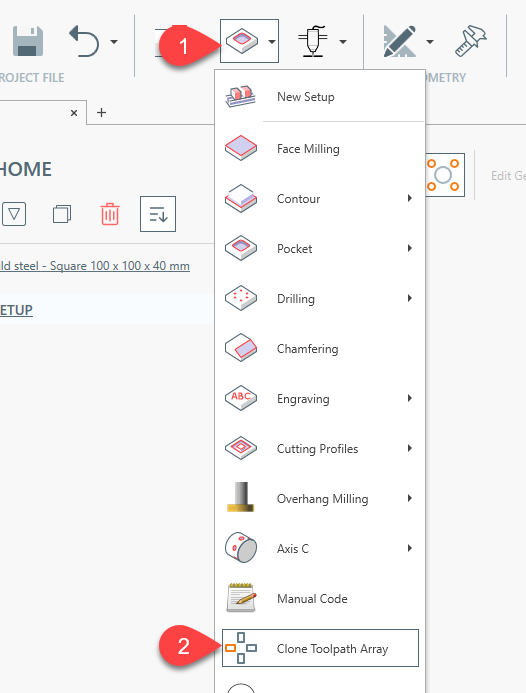

Über Menü -> Fräsen -> [ WERKZEUGWEG-ARRAY KLONEN ] , um ein dediziertes Element zur Baumansicht hinzuzufügen.
Dann ziehen Sie in dieses Element die Bearbeitungen, die Sie an mehreren Positionen klonen möchten. Siehe Video unten.

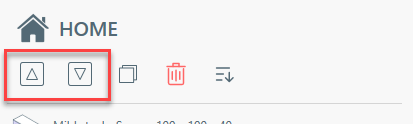

Sie können die Pfeil-nach-unten- und Pfeil-nach-oben-Schaltflächen im Bearbeitungsmenü verwenden, um die Reihenfolge der Bearbeitungen anzupassen, oder Sie können die Elemente einfach mit der Maus ziehen.
Die verfügbaren Muster sind KREISFÖRMIG und GITTER .
Wenn Sie Bearbeitungen nur gruppieren möchten, können Sie NUR GRUPPE einstellen.

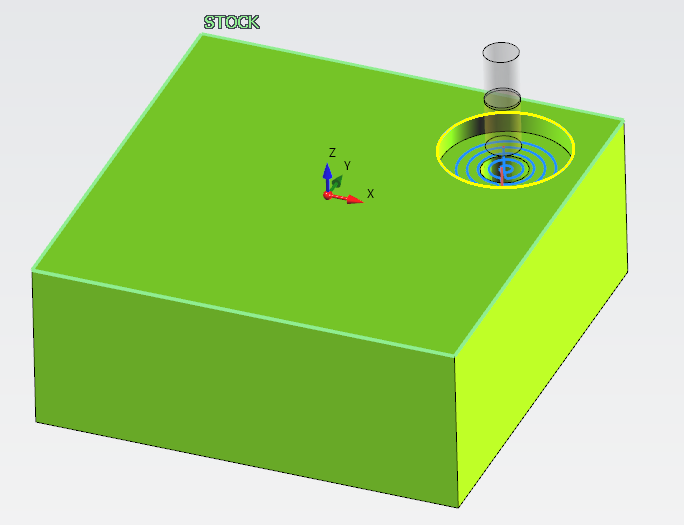

Hier das Beispielprojekt mit 3 Bearbeitungen: Bohren, Taschenschruppen und Fasenbearbeitung.
CIRCULAR
Wenn Sie einen Werkzeugweg um einen Drehpunkt wiederholen müssen, setzen Sie [Modus] auf KREISFÖRMIG.
Dann können Sie die zugehörigen Eigenschaften einstellen, um das Gewünschte zu erhalten. Der resultierende Werkzeugweg wird sofort in der Ansicht aktualisiert.
GRID

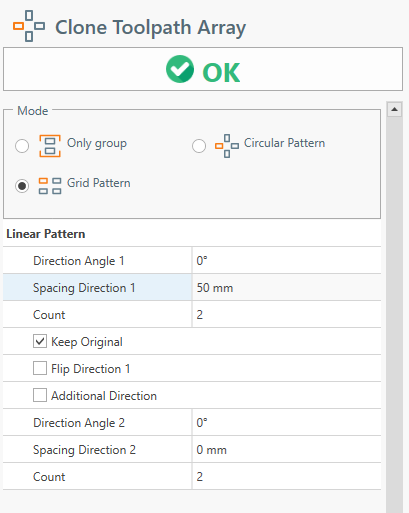

Wenn Sie einen Werkzeugweg entlang einer oder zweier linearer Achsen verschieben müssen, setzen Sie [Modus] auf GITTER.
Sie können den Achswinkel und den linearen Abstand zwischen den Werkzeugweg-Klonen bearbeiten.
Nur Gruppe
Wählen Sie diesen Modus, wenn Sie nur einige Bearbeitungen gruppieren möchten, um eine übersichtlichere Baumansicht zu erhalten.
Verschachteltes Werkzeugweg-Array klonen
Es ist möglich, mehrere Transformationen zu kombinieren.
Um dies zu erreichen, ziehen Sie einfach das Klon-Werkzeugweg-Element in ein anderes Klon-Werkzeugweg-Element.
