Rohteildefinition
Es ist wichtig, das Rohteil mit präzisen Werten zu definieren, da die Rohteilabmessungen und Materialeigenschaften während der gesamten Werkzeugwegerstellung verwendet werden.

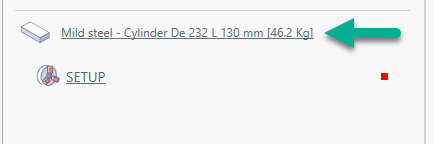

Um die Rohteilabmessung zu definieren, klicken Sie auf ein Rohteilelement im Projektbaum.

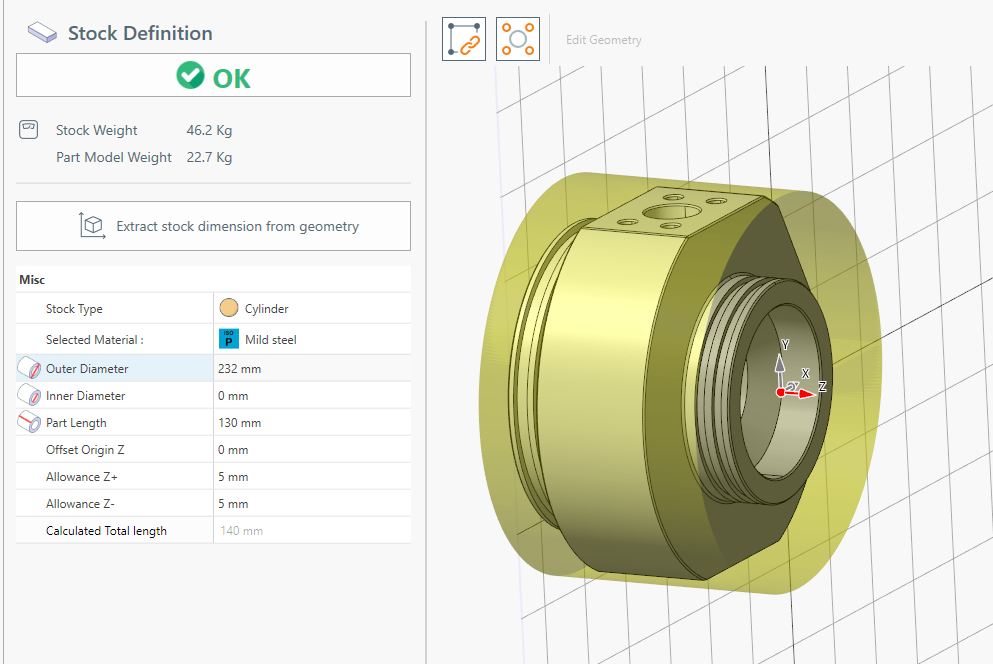

Daraufhin wird der Rohteil-Bearbeitungsbildschirm geöffnet, den Sie hier sehen können.
Wenn im Projekt bereits Geometrie vorhanden ist, können Sie auf [Rohteilabmessung aus Geometrie extrahieren] klicken, um die Rohteilabmessung aus vorhandener Geometrie zu extrahieren. Sowohl 2D- als auch 3D-Geometrie funktionieren.
Falls eine Geometrieauswahl aktiv ist, wird die Rohteilabmessung basierend auf der aktuellen Auswahl berechnet. Andernfalls werden alle sichtbaren Geometrien bei dieser Berechnung berücksichtigt.
Das ausgewählte MATERIAL wird verwendet, um das passende Werkzeug für die Schnittdatenparameter auszuwählen und das Rohteilgewicht sowie, falls verfügbar, auch das Gewicht des 3D-Bauteilmodells zu berechnen.
Als Rohteiltyp können Sie auswählen:
Zylinder
Wird normalerweise für Drehaufbauten verwendet.
!! ACHTUNG !!
Die TEILELÄNGE ist nicht die ROHLÄNGE.
Die Rohteillänge ist eine berechnete Eigenschaft, die sich aus der TEILELÄNGE, dem AUFMASS Z+ und dem AUFMASS Z- zusammensetzt.
Die TEILELÄNGE hingegen ist die tatsächliche Größe des Bauteils.
Die korrekte Definition dieser Eigenschaften spart Ihnen später Zeit bei der Projekterstellung, da die Software diese Werte auch verwendet, um das WCS für die andere Seite des Bauteils zu definieren und Standardwerte für die Plandrehbearbeitung festzulegen. Sie können diese Eigenschaften jederzeit später anpassen.
Block
Wird normalerweise für Fräsbearbeitungen verwendet.
Breite, Höhe und Dicke sind die tatsächlichen Rohteilabmessungen.
Es ist auch möglich, das Aufmaßmaterial in X-, Y- und Z-Richtung zu bearbeiten.
Sechskant
Die Einstellung dieser Rohteilform ähnelt der eines Zylinders
Block mit benutzerdefiniertem Profil
Es ist möglich, ein benutzerdefiniertes Rohteilprofil durch Auswahl von 2D-Geometrien zu definieren.
Anforderungen an die Geometrieauswahl ;
- Das 2D-Profil muss geschlossen sein
- Die Geometrie muss in der Standard-XY-Ebene (oder einer Ebene mit gleicher Ausrichtung) liegen

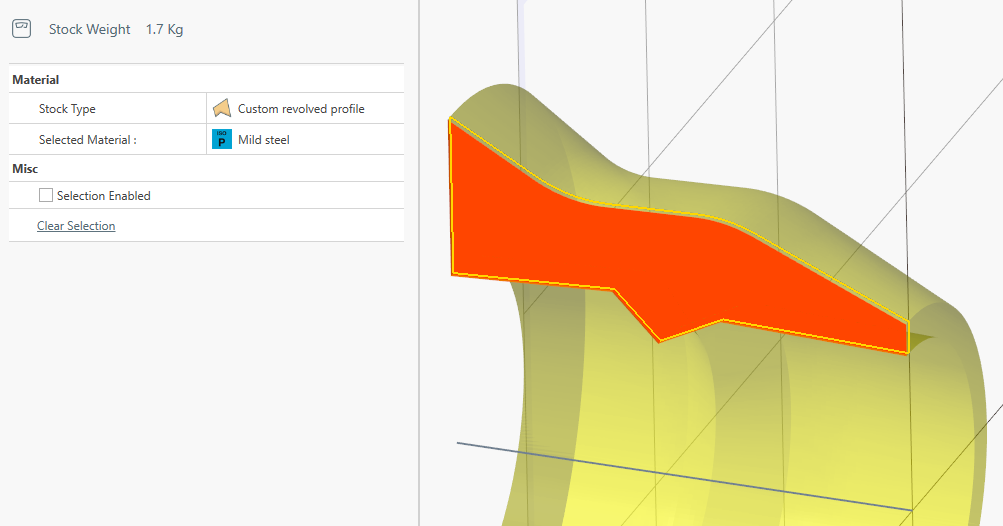

Benutzerdefiniertes Drehrohteil
Ab Version 5 Build 321
Es ist möglich, ein benutzerdefiniertes Drehrohteilprofil zu erstellen.
In diesem Fall muss das geschlossene 2D-Profil in der ZX-Ebene liegen.
Um eine bessere Leistung zu erzielen, sollten die Rohteilprofile so einfach wie möglich gehalten werden, wenn benutzerdefinierte Rohteile ausgewählt werden.
Es ist nicht möglich, das Rohteil aus einem 3D-Modell zu definieren.
