CAD-Editor

eCam ist nicht als vollwertiges CAD-System gedacht, aber mit den verfügbaren Werkzeugen ist es möglich, einfache Profile zu zeichnen oder kleine Änderungen an importierten 2D-Geometrien vorzunehmen.

2D-Elemente erstellen

Unter MENÜ > CAD-WERKZEUGE sind alle folgenden Befehle verfügbar.

Sie können einfache Elemente wie Linien und Kreise erstellen oder schnelle Formen für die gängigsten Profile erzeugen.

Die Geometrie wird in der aktuell aktiven Arbeitsebene.

Die aktive Arbeitsebene ist im Hauptmenü sichtbar.

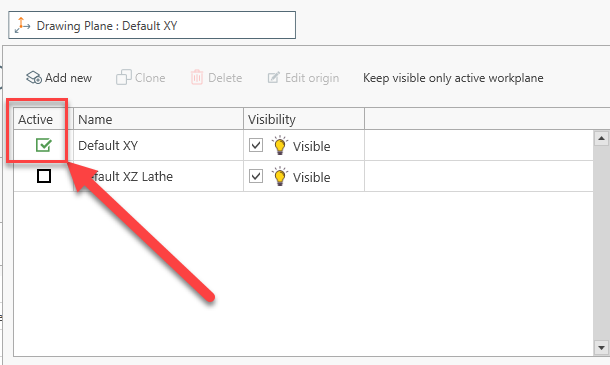

Sie können die aktive Arbeitsebene ändern, indem Sie in der Spalte "Aktiv" des Arbeitsebenenrasters klicken.

2D-Bearbeitungswerkzeuge

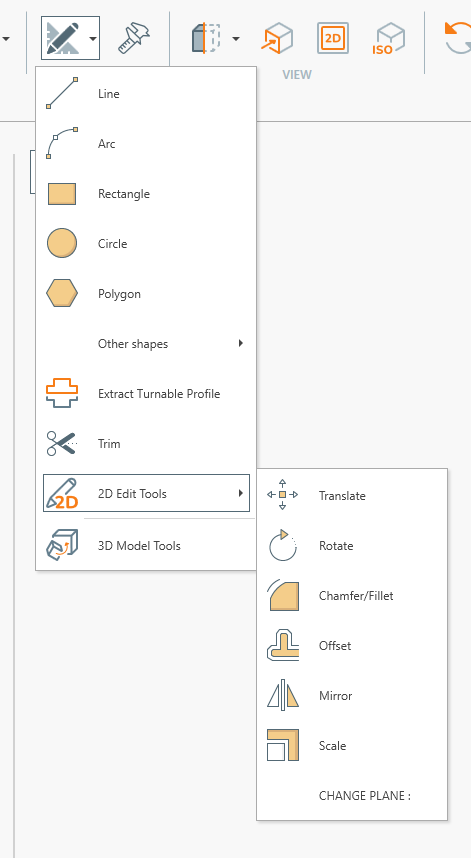

Die Methoden zum Bearbeiten der vorhandenen Geometrie befinden sich unter MENÜ > CAD-WERKZEUGE > 2D-Bearbeitungswerkzeuge.

Es können nur CAD-Elemente bearbeitet werden, keine SCHNELLEN FORMEN.

Sie können SCHNELLE FORMEN in CAD-WERKZEUGE konvertieren und dann die CAD-Modifikatoren anwenden.

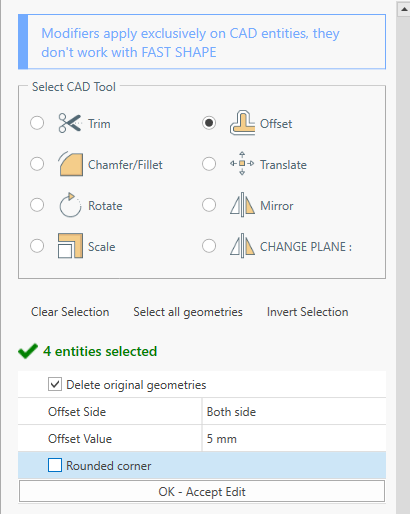

Zum Bearbeiten müssen Sie die 2D-CAD-Elemente aus der aktiven Arbeitsebene auswählen, den Parameter im Bearbeitungsbildschirm eingeben und dann [OK - Bearbeitung übernehmen] drücken.

Vorhandene 2D-Elemente und schnelle Formen bearbeiten

Wenn Sie ein einzelnes Element ausgewählt haben, können Sie es durch Drücken der Schaltfläche über dem Ansichtsfenster bearbeiten.

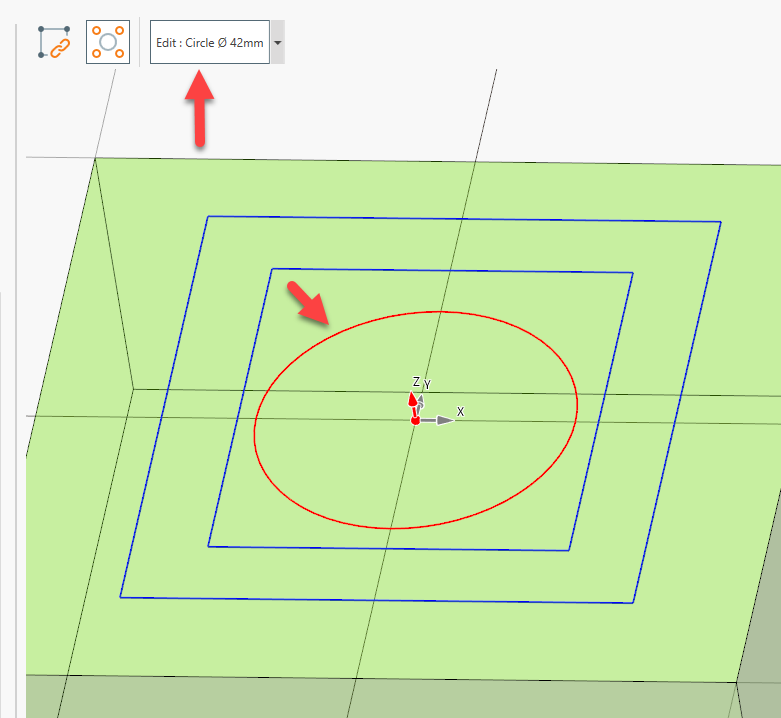

Im obigen Bild ist ein Kreis ausgewählt, die Bearbeitungsschaltfläche zeigt nun: Bearbeiten: Kreis Ø42mm.

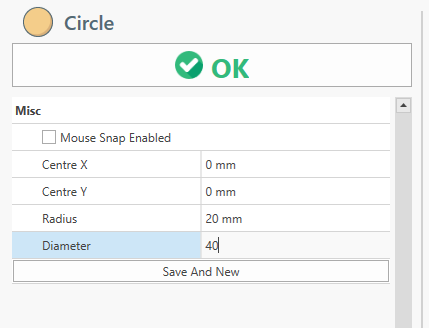

Wenn Sie die BEARBEITEN-Schaltfläche drücken, wird der zugehörige Kreisbearbeitungsbildschirm auf der linken Seite der Anwendung angezeigt.

Nehmen Sie Ihre Änderungen vor und drücken Sie OK, um die Geometrie zu aktualisieren.

Wenn eine Bearbeitung mit dieser Geometrie verknüpft ist, wird der Werkzeugweg aktualisiert.

Der Button ist nicht verfügbar, wenn mehrere Entitäten ausgewählt sind. Stellen Sie sicher, dass die Kettenauswahl deaktiviert ist

Drücken Sie ESC um die Auswahl zurückzusetzen und eine einzelne Entität auszuwählen.

Trim-Werkzeug 2D

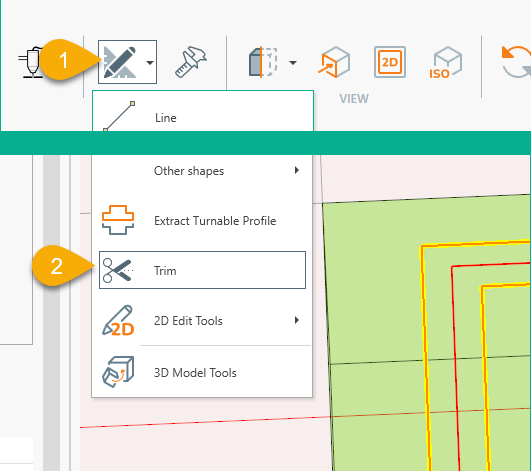

Sie finden den TRIM-Befehl in der Hauptsymbolleiste oder unter MENÜ -> CAD-WERKZEUGE -> Trim

Sie können diesen Befehl auf 2 Arten verwenden.

  1. Klicken Sie direkt auf das Element, das Sie trimmen möchten

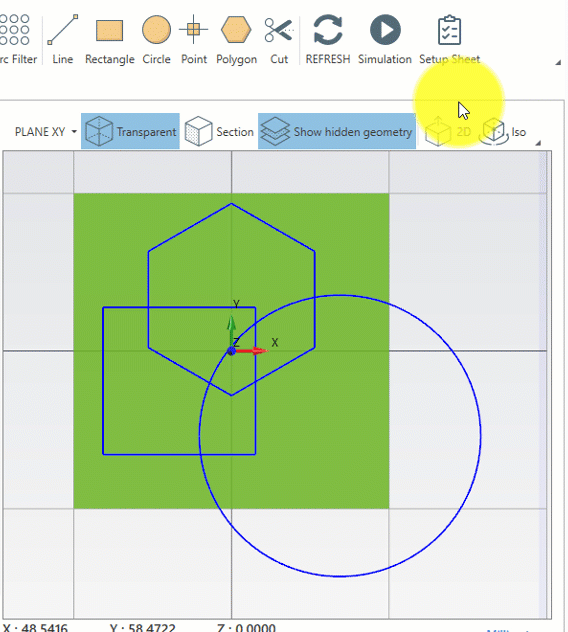

  2. Halten Sie die linke Maustaste gedrückt und fahren Sie über die zu trimmenden Elemente.

Siehe Video unten als Referenz.

3D-Entitäten verschieben

Es ist nicht möglich, 3D-Modelle zu erstellen oder zu bearbeiten. Es ist möglich, sie mit speziellen Werkzeugen zu verschieben und zu skalieren.

Von MENÜ > CAD-WERKZEUGE > 3D-Bearbeitungswerkzeuge.

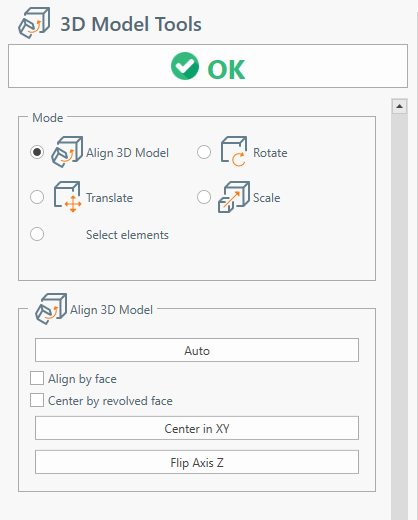

Es ist möglich, das Modell an einer Fläche auszurichten, zu drehen, zu verschieben und zu skalieren.
