Mach 3 Drehmaschine Richtlinien

Aus Sicherheitsgründen betrachten Sie alle folgenden Informationen als nicht getestet.

Sie müssen mehrere Eigenschaften in der Mach Turn Controller-Konfiguration überprüfen.

1) Diametralmodus einstellen

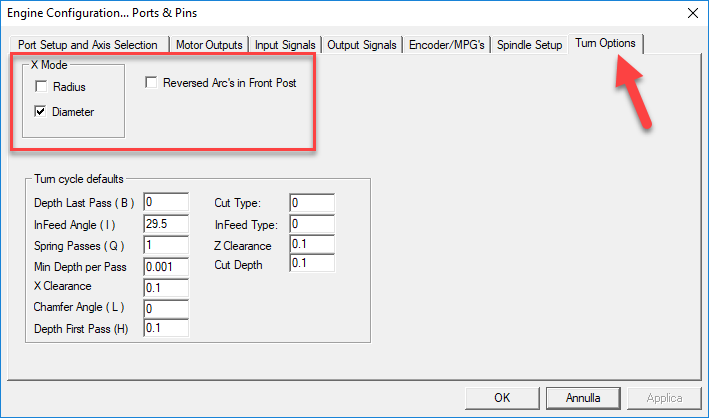

Über Menü -> Konfiguration -> Ports und Pins -> Turn Options Reiter

Stellen Sie X-Modus auf [Durchmesser] und deaktivieren Sie [Umgekehrte Bögen im Frontpost]. Siehe Abbildung unten

2) Maschinen-Nullpunkt definieren

Dies kann über Menü -> Konfiguration -> Referenzpunkte/Grenzen erfolgen

Die hier einzugebenden Werte hängen von Ihrer Maschinenkonfiguration ab.

Weitere Informationen finden Sie in der zugehörigen Dokumentation des Mach Controller Handbuchs.

Die Definition der Maschinen-Nullpunkt-Position ist erforderlich, um Werkzeugrückzugsbewegungen wie " G91 G28 X0. Z0. " zu verwenden.

3) XZ-Ebene überprüfen

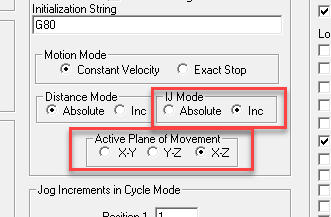

Über Menü -> Konfiguration -> Allgemeine Konfiguration

Überprüfen Sie, ob "Aktive Bewegungsebene" auf [X-Z] und "IJ-Modus" auf [INK] gesetzt ist.

Dies sind die Standardwerte für die Mach Turn-Einstellung. Überprüfen Sie einfach, ob alles in Ordnung ist.

4) Mach3 Drehmaschinen-Postprozessor verwenden

Klicken Sie hier um den Mach3-Postprozessor für Drehmaschinen herunterzuladen. Werfen Sie einen Blick auf den zugehörigen Link, um zu erfahren, wie Sie einen Postprozessor hinzufügen.
