WCS bei Drehmaschinen-Setup
Um den WCS-Ursprung in Drehmaschinen-Setups zu definieren, reicht es aus, die Z-Achsenrichtung und den Z-Abstand des Ursprungs vom Weltnullpunkt festzulegen.
Ab v5.x wird das Setup-WCS tatsächlich im 3D-Raum verschoben, und die zugehörigen Bearbeitungen werden entsprechend dem zugehörigen Setup-WCS ausgerichtet.
Meistens ist für die Drehbearbeitungen das WCS für die Vorderseite und das WCS für die Rückseite des Bauteils erforderlich.
Falls 2D- oder 3D-Geometrie verfügbar ist, drücken Sie im Setup-Bearbeitungsbildschirm einfach [Vorderseite] oder [Rückseite], um das Drehmaschinen-Setup zu definieren.
Siehe dieses Bild.

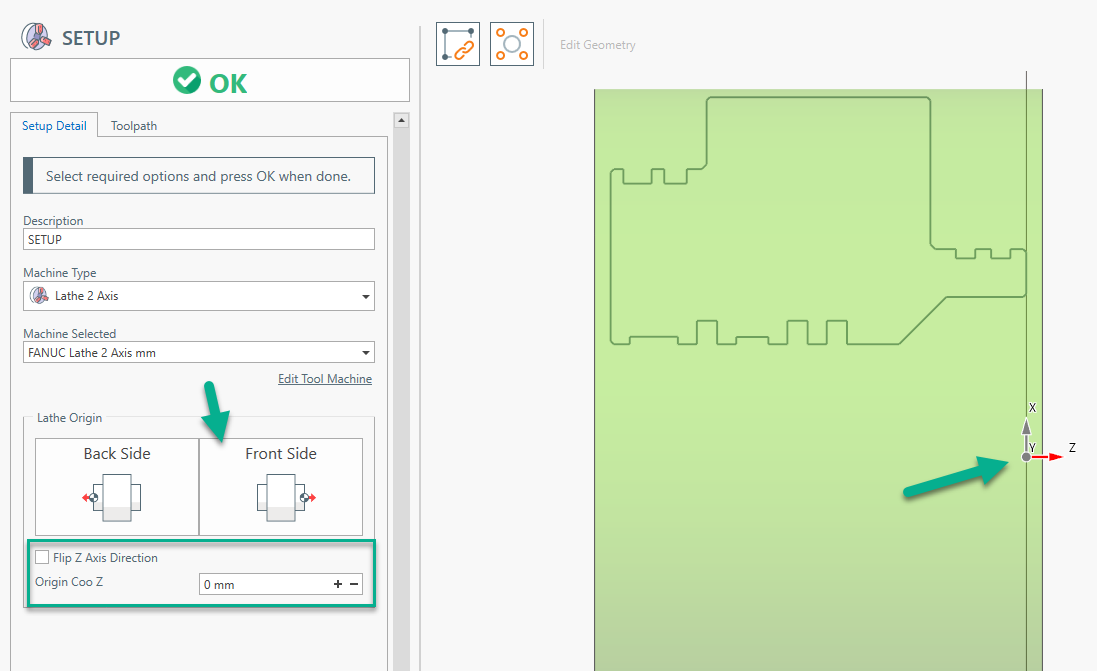

Durch Drücken von [Vorderseite] wird das WCS vor dem Bauteil eingestellt.

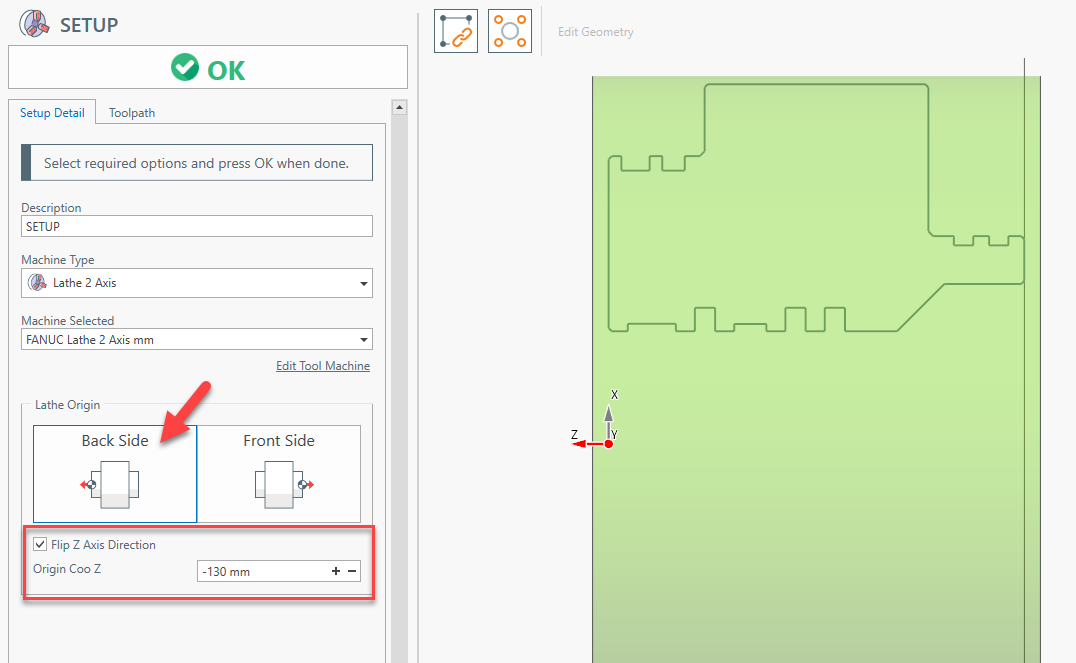

Während durch Drücken von [Rückseite] das Drehmaschinen-WCS auf die Rückseite des Bauteils eingestellt wird.
Es ist weiterhin möglich, die Z-Achsenrichtung und den Abstand des Ursprungs vom Koordinatenweltnullpunkt manuell zu definieren.
Gemäß Konvention ist die Rotationsachse die Welt-Z-Achse.
