Setup-WCS definieren
Das WCS ( WORK COORDINATE SYSTEM ) ist der Ursprung des Koordinatensystems, das in der Maschine mit den Koordinaten X0 Y0 Z0 verwendet wird.
Manchmal wird es auch als PART ZERO bezeichnet.
Es ist der Punkt, den Sie im Maschinensteuerung als Nullpunkt des Werkstücks festlegen und im G-Code üblicherweise mit G54 / G55 / G56 usw. aufrufen.
Normalerweise wird ein Voreinstellgerät verwendet, um diesen Punkt in der Maschine präzise zu definieren.
Das WCS wird auf Setup-Ebene definiert.
Das WCS sollte nicht mit der Funktion WERKZEUGORIENTIERUNG verwechselt werden.

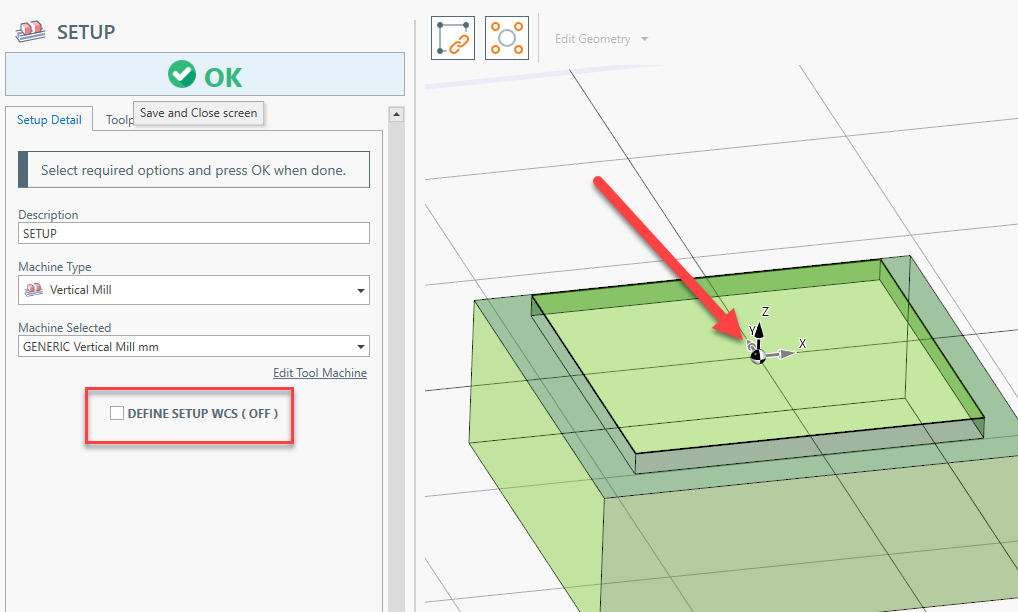

Wenn Sie ein neues Projekt starten und ein neues Setup hinzufügen, ist das WCS der Weltnullpunkt.
So wie hier:
Der ausgegebene G-Code verwendet diesen Punkt als Koordinatennullpunkt.
Benutzerdefiniertes WCS definieren

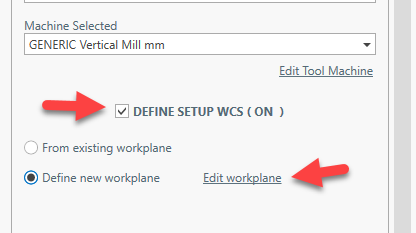

Wenn Sie das Setup-WCS an eine andere Position verschieben müssen, aktivieren Sie die Eigenschaft [Setup-WCS definieren] im Setup-Bearbeitungsbildschirm.
Jetzt können Sie ein vorhandenes Arbeitsebenen-Koordinatensystem auswählen oder eine neue Arbeitsebene definieren.
Auswählen [Neue Arbeitsebene definieren] dann [Arbeitsebene bearbeiten]

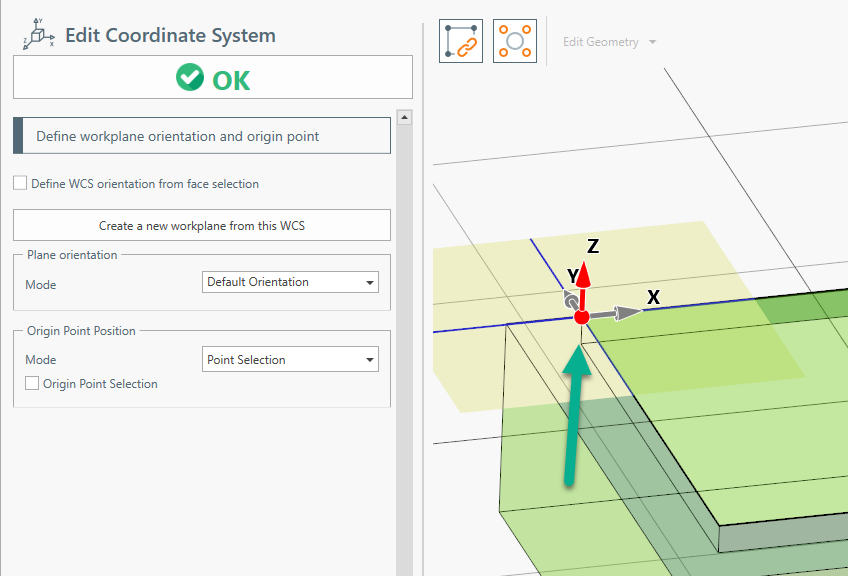

Um den Ursprung vollständig zu definieren, müssen Sie die ORIENTATION und ORIGIN POINT POSITION .
Die ORIENTATION, in rot dargestellt, ist die Werkzeugrichtung.
Der ORIGIN POINT POSITION , ist der Null-Koordinatenpunkt.
Sie haben mehrere Modi, um beide dieser Eigenschaften zu definieren.
Wenn ich die Werkzeugausrichtung nicht definieren muss, belasse ich den Modus STANDARD-AUSRICHTUNG.
Beachten Sie, dass sich die rote Z-Achsenrichtung nicht ändert.
Ich möchte nur den Ursprungspunkt in die obere linke Ecke der quadratischen Geometrie verschieben. Dazu wähle ich unter "URSPRUNGS-PUNKT-POSITION" die Punktauswahl und klicke auf die obere linke Ecke.
Klicken [OK] 2 Mal, um zum START-Bildschirm zurückzukehren.

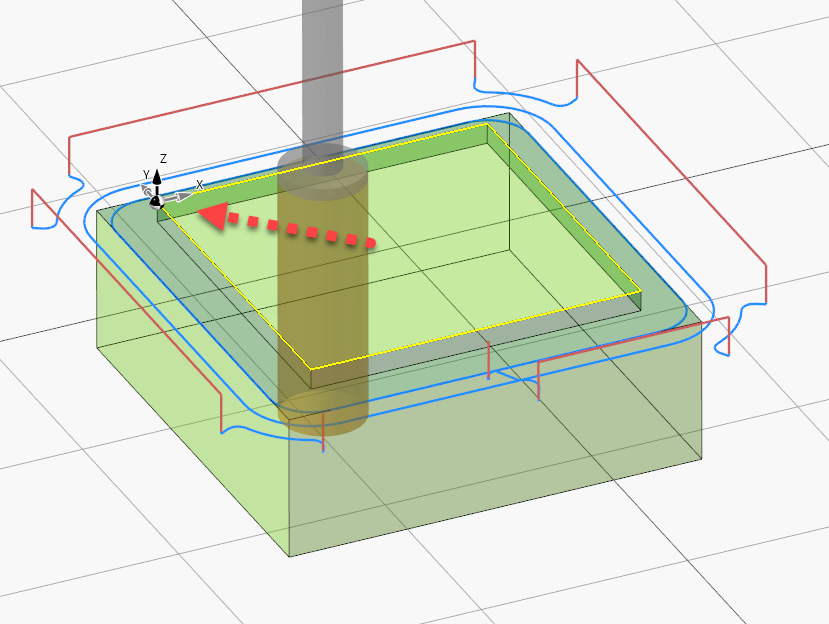

Jetzt sehe ich, dass der WCS-Ursprung vom Weltnullpunkt zum ausgewählten Punkt verschoben wurde.
Der Werkzeugweg verwendet diesen Punkt als Ursprungskoordinatensystem.
Sie können diese Änderung in den Simulationswerkzeugkoordinaten und im generierten G-Code sehen.
Drehmaschinen-Koordinatensystem
Lesen Sie den speziellen Artikel zur Definition des WCS bei Drehmaschinen-Setups.
