Werkzeugausrichtung
Wenn die CNC-Maschine INDEXED MACHINING unterstützt, kann für eine bestimmte Bearbeitung eine Werkzeugausrichtung definiert werden, um in einem Aufspannzyklus auf mehreren Flächen zu arbeiten.

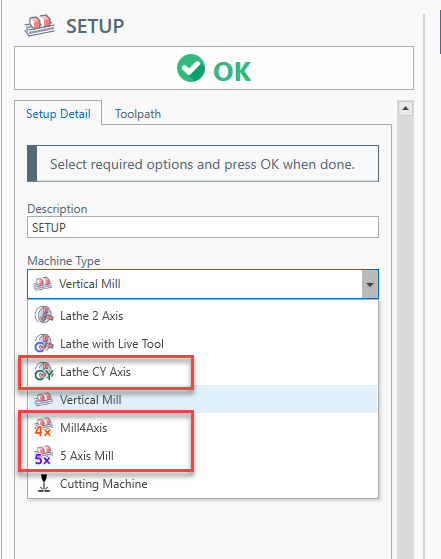

Im Aufspannbildschirm müssen Sie einen kompatiblen Maschinentyp auswählen.
Die Maschinen, die die Werkzeugausrichtung unterstützen, sind:
- Drehmaschine mit CY-Achse, siehe zugehörigen Artikel
- Fräsmaschine mit 4 Achsen
- Fräsmaschine mit 5 Achsen
Sobald Sie eine dieser Maschinen ausgewählt haben, z. B. 5-Achsen-Fräsmaschine, drücken Sie OK, bis Sie zum STARTBILDSCHIRM gelangen.

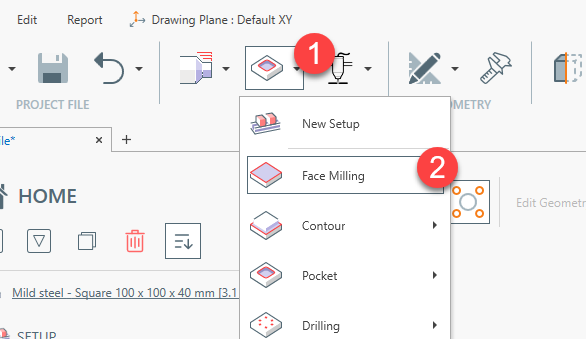

Fügen Sie nun eine [Planfräsen]-Bearbeitung hinzu.

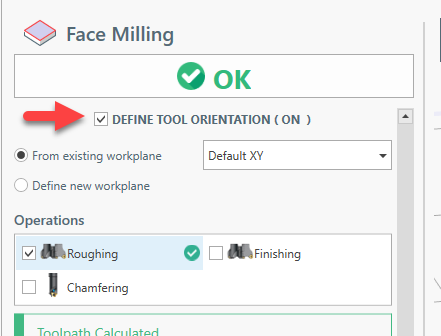

Im Bearbeitungsbildschirm ist die Funktion [Werkzeugausrichtung] sichtbar.
Sie können die Werkzeugausrichtung auf die gleiche Weise definieren wie die Aufspann-WCS, indem Sie sie einer vorhandenen Arbeitsebene zuordnen oder eine neue Arbeitsebene definieren.

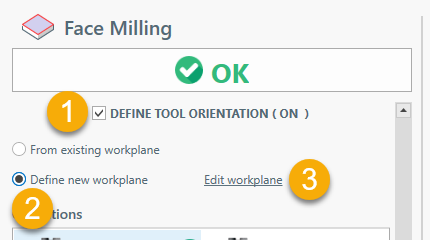

Aktivieren Sie [Werkzeugausrichtung definieren] > Aktivieren Sie [Neue Arbeitsebene definieren] und klicken Sie auf Arbeitsebene bearbeiten.
Der Bildschirm zum Definieren der Werkzeugausrichtung ist derselbe wie zum Definieren der WCS oder der Skizzenarbeitsebene.

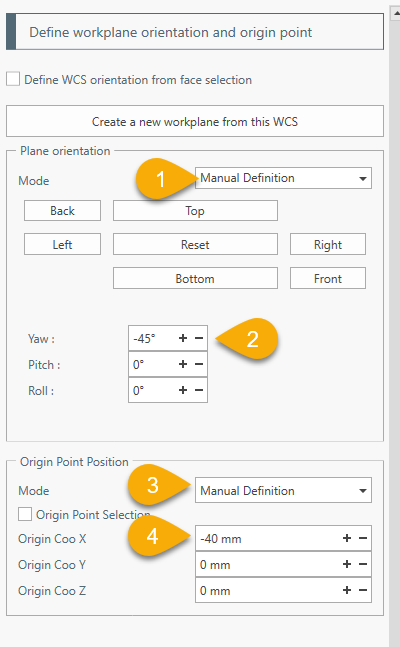

Definieren Sie die Arbeitsebene wie im Bild unten gezeigt.
Verwenden Sie, falls verfügbar, das 3D-Modell des Bauteils.
Dies beschleunigt die gesamte Programmerstellung und erleichtert die Definition des Ursprungspunkts und der Ausrichtung erheblich.
Drücken Sie OK, bis Sie zum STARTBILDSCHIRM gelangen.

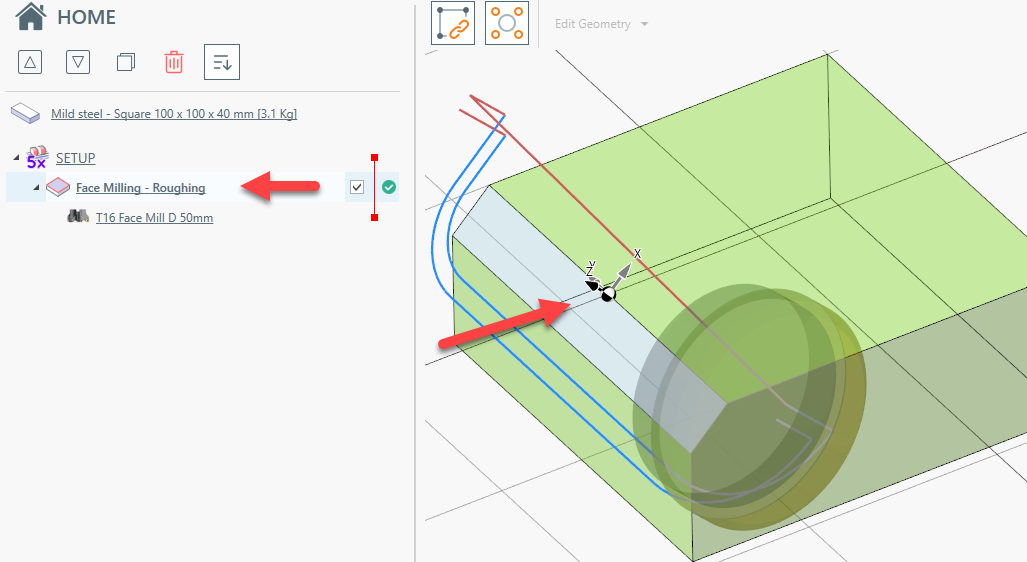

Die Planfräsbearbeitung wird mit dem definierten Koordinatensystem ausgerichtet, siehe Bild.

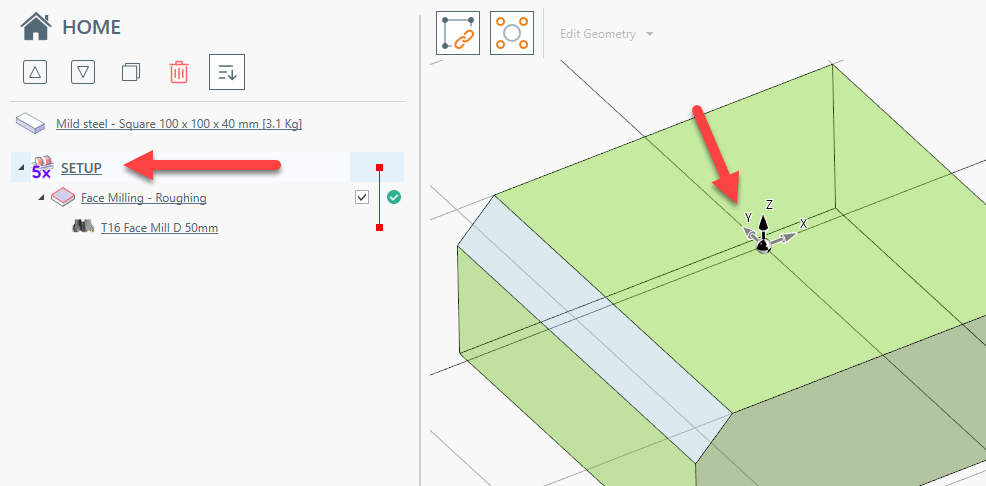

Der Aufspann-NULLPUNKT bleibt dabei unverändert, siehe Bild.
G-Code-Ausgabe
Die erforderliche Anpassung des Postprozessors ist von Maschine zu Maschine unterschiedlich.
Senden Sie mir den genauen Ausgabecode, den Ihre Maschine benötigt, um die Ursprungskoordinatenposition zu bewegen. Ich werde versuchen, Ihnen zu helfen, funktionierenden G-Code zu erhalten.
