Generisches Schneidmodul

Mit Version 5.x wurde auch eine minimale Unterstützung für Schneidanlagen (Laser, Wasserstrahl, Plasma, ...) hinzugefügt.

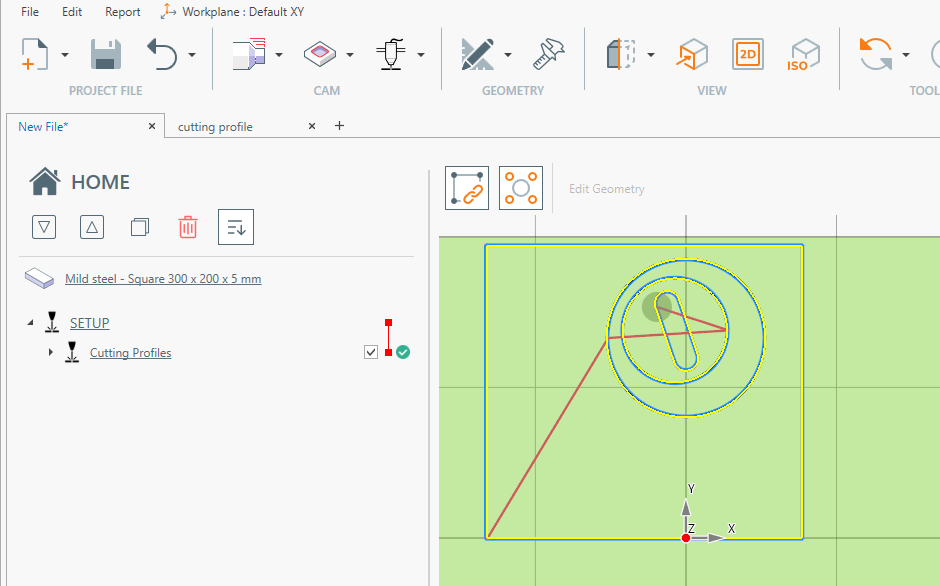

Die ausgewählten Konturen werden um die Schnittfugenbreite versetzt und dann verarbeitet, um die äußere Kontur und die zugehörige innere Tasche zu erkennen.

Im Postprozessor-Dialog kann der G-Code zum Ein- und Ausschalten des Brenners zwischen den bearbeiteten Konturen angepasst werden.

Kontaktieren Sie den Support, wenn Sie weitere Informationen benötigen oder eine neue Funktion für dieses Modul anfragen möchten.

Auf der Grundlage des Benutzerfeedbacks wird der Entwicklung neuer Optionen dieses Moduls Priorität eingeräumt.

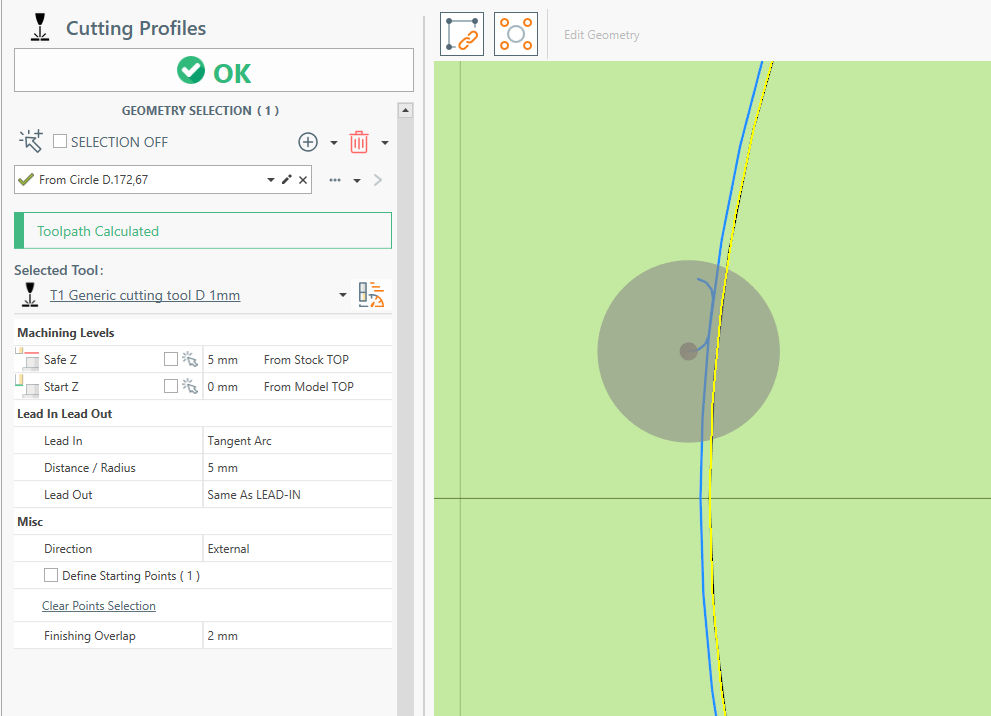

Bearbeitungsparameter

Im Bearbeitungsbildschirm können diese Parameter bearbeitet werden:

- Startpunkte

- Ein-/Ausfahrbewegungen (Tangentenbogen, Senkrecht, Schräge, Verlängerung)

- Überlappung bei geschlossenen Konturen.

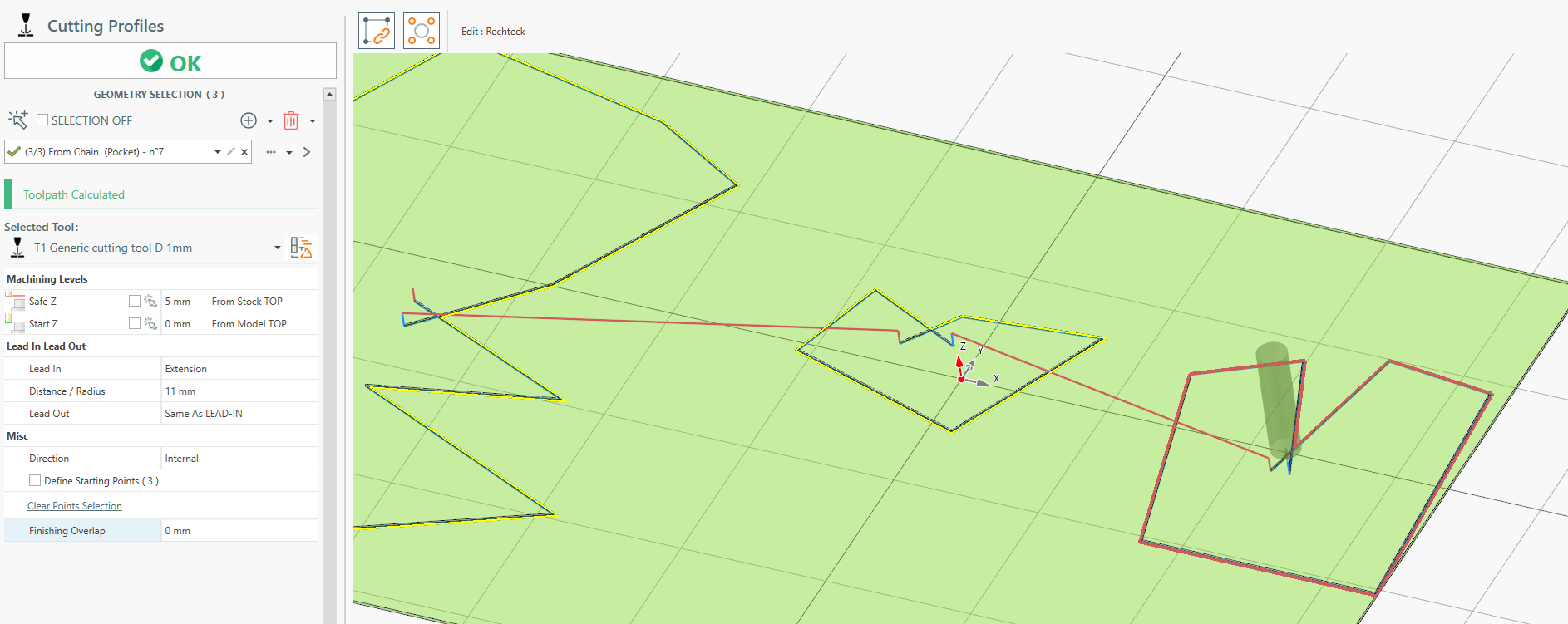

Verlängerung Ein-/Ausfahrt

Es ist möglich, die Ein-/Ausfahrbewegungen in der Ecke zu erhalten, wie im Bild unten.

Sie müssen "Verlängerung" als Bewegungsart auswählen, die Startpunkte definieren und einen Punkt nahe der Ecke auswählen, an der Sie die Bearbeitung beginnen möchten.

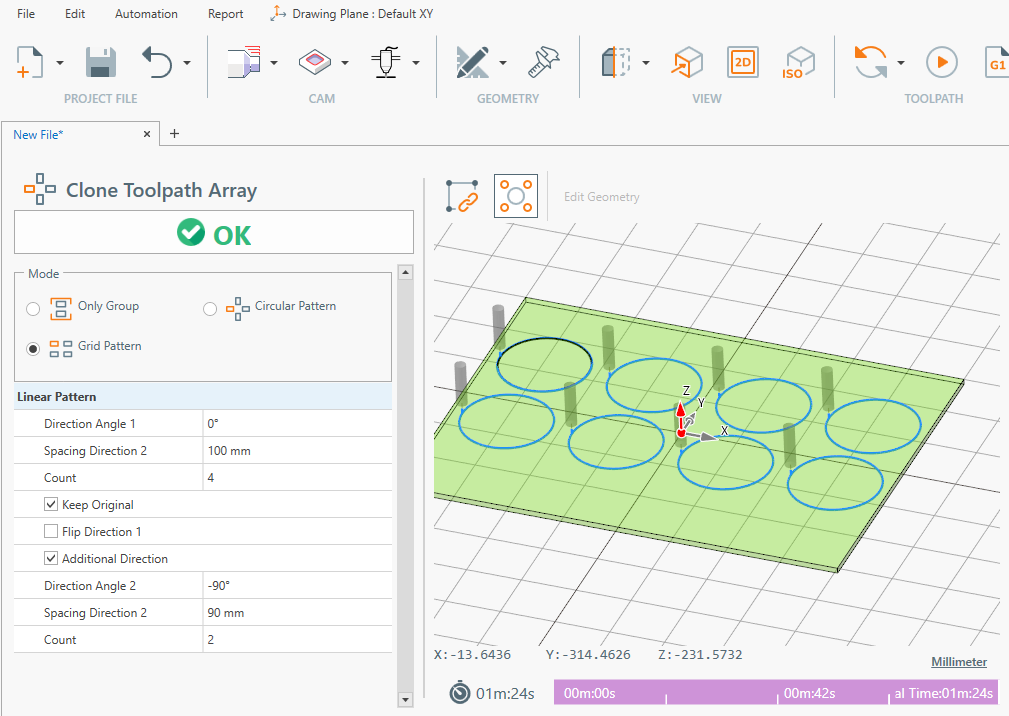

Werkzeugweg-Array klonen

Wie im Fräsmodul kann auch bei Schneidbearbeitungen die Funktion [Werkzeugweg-Array klonen] angewendet werden. Weitere Informationen hier .

Kleiner Durchmesserschwellwert

Ab Version 5 Build 291

Das Bearbeiten kleiner Lochdurchbrüche durch Konturieren mit einem Plasmabrenner kann zu minderwertigen Ergebnissen führen.

Manchmal ist das Ein- und Ausschalten des Brenners am Mittelpunkt die bessere Lösung.

Es kann ein Durchmesserschwellwert definiert werden, um das Loch mit einer einfachen Brenneraktivierung und -deaktivierung zu bearbeiten.

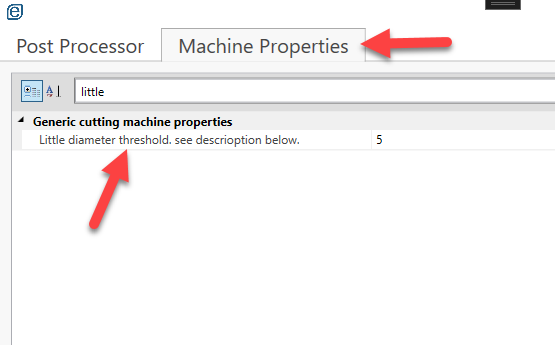

Suchen und bearbeiten Sie im Postprozessor-Dialog > Registerkarte Maschineneigenschaften die Eigenschaft

"Kleiner Durchmesserschwellwert" und legen Sie einen benutzerdefinierten Wert fest.

Speichern und schließen Sie den Postprozessor-Dialog.

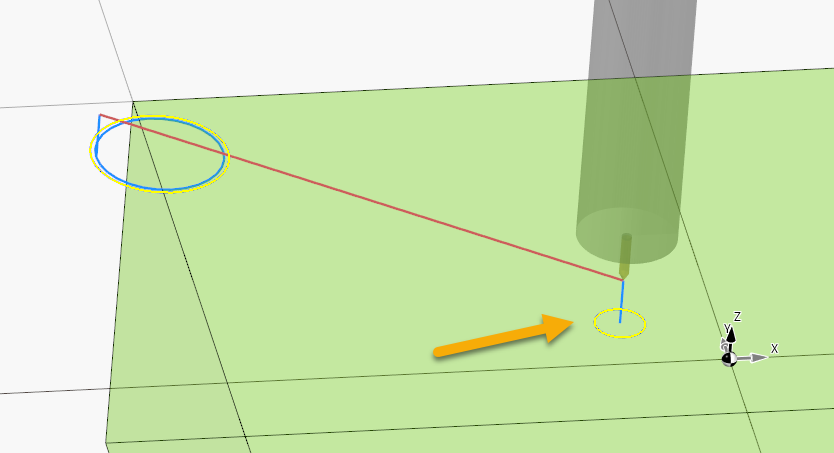

Wenn Sie die Bearbeitung neu generieren, werden die ausgewählten Kreise mit einem Durchmesser kleiner oder gleich dem eingegebenen Wert mit einer einzelnen Brenneraktivierung und -deaktivierung bearbeitet, anstatt mit einer Profilkonturierung.
