Koordinatenliste
Wenn Sie ein Profil über die Koordinaten-Endpunkte definieren müssen, können Sie die Koordinaten-Schnellform verwenden.
Siehe dieses Symbol im Geometriemenü.

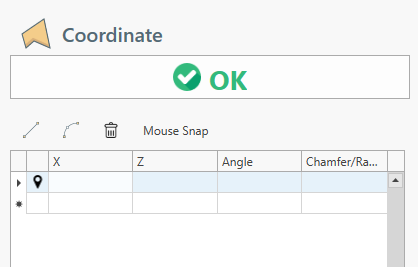

Hier der Bearbeitungsbildschirm.
Fügen Sie einfach Koordinaten in die letzte leere Tabellenzeile ein, wie in einer Excel-Datei.
Der Startpunkt wird durch ein schwarzes Quadrat im Ansichtsfenster definiert.
Sobald Sie eine neue Koordinate definieren, wird die Form im Ansichtsfenster aktualisiert.
Verrundung - Fase

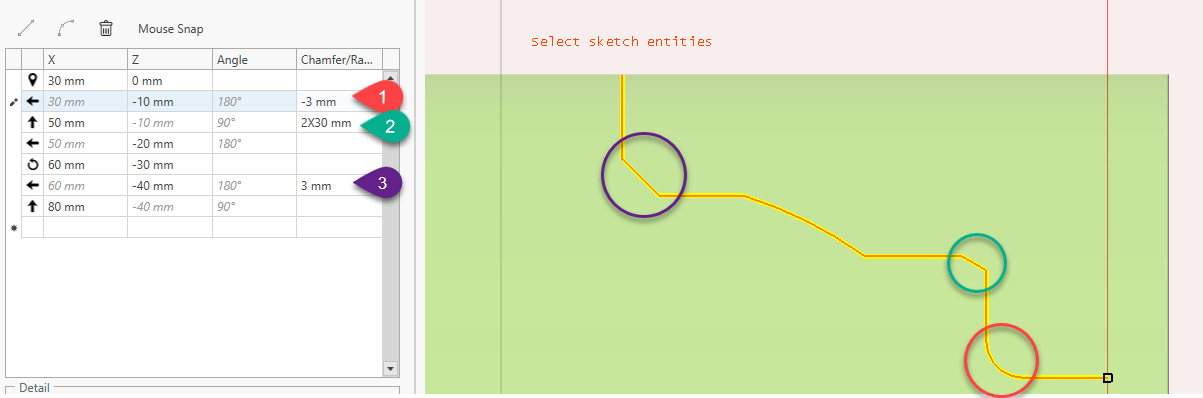

In der Spalte Fase/Verrundung können Sie die endgültige Fase/Verrundung eingeben.
Für VERRUNDUNG negative Werte eingeben.
Für FASE positive Werte eingeben.
Wenn Sie eine Fase mit 30 Grad haben, geben Sie einfach 2x30 ein, siehe Abbildung unten.
Kreisbewegungen
So geben Sie Kreisbewegungen ein:

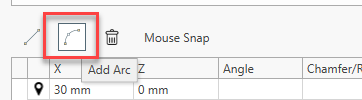

- Klicken Sie auf [Kreisbewegung hinzufügen] oder
- [Rechte Maustaste] und klicken Sie auf den Menüpunkt [Linie in Bogen umwandeln].

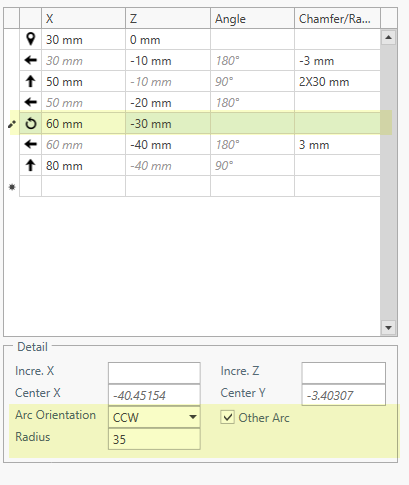

Definieren Sie dann die Bogenendpunkte und die zusätzlichen Bogeneigenschaften im Feld unterhalb des Koordinatengitters.
In diesem Fall reicht es, den Bogenradiuswert auf 35 zu setzen und „anderen Bogen“ zu aktivieren.
Der Bogenmittelpunkt wird automatisch berechnet.
In anderen Fällen können Sie den Bogenmittelpunkt definieren.
Integrierte trigonometrische Methoden
Die Koordinatenlistenform verfügt über integrierte trigonometrische Funktionen, um fehlende Abmessungen zu ermitteln.

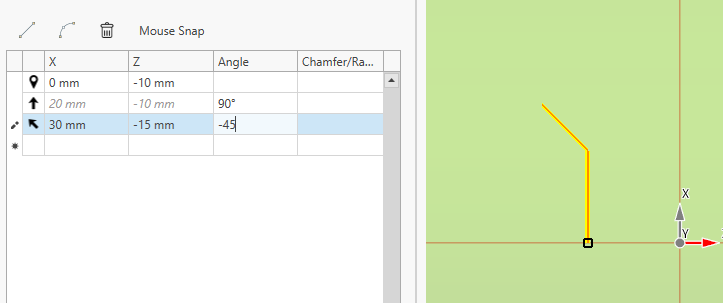

Im folgenden Beispiel definiere ich ein Segment mit einem 90°-Winkel.
Dann definiere ich in der nächsten Zeile ein X30, Z-15 und einen Winkel von -45°. Die Methode berechnet die vorherige Punktposition bei X20 Z-10.
