Spannmittelverwaltung

Ab Build 387

Spannmitteldefinition

In eCam ist es möglich, verschiedene Arten von Spannmitteln zu verwalten, die zur Verbesserung der Projektübersicht, der Werkzeugwegplanung und der Simulationsgenauigkeit beitragen.

Unterstützte Typen

Sie können die folgenden Komponenten importieren oder definieren:

• Festbackenschraubstöcke
• Zentrischspannende Schraubstöcke
• Spannbacken für zentrischspannende Schraubstöcke

Parameterbasierte Definition

Zentrischspannende Schraubstöcke und Spannbacken können auch mithilfe geometrischer Parameter definiert werden, was eine schnelle Anpassung ohne externe 3D-Modelle ermöglicht.

Modellimport

3D-Modelle von Spannmitteln können importiert werden von:

• Führenden Spannmittelherstellern
• Der 3DfindIT -Plattform (https://www.3dfindit.com/)

Modelloptimierung

Um eine optimale Leistung zu gewährleisten, sollten Modelle leichtgewichtig und optimiert sein.

Es wird empfohlen, STEP-Dateien mit einer Größe unter 1 MBzu verwenden, um eine Überlastung des Projekts zu vermeiden.

Spannmittelverwaltung

Über Menü > Bearbeiten > Spannmittelverwaltung

In diesem Fenster können Sie alle Spannmittel hinzufügen, bearbeiten oder löschen, die in den verschiedenen Projekten verwendet werden.

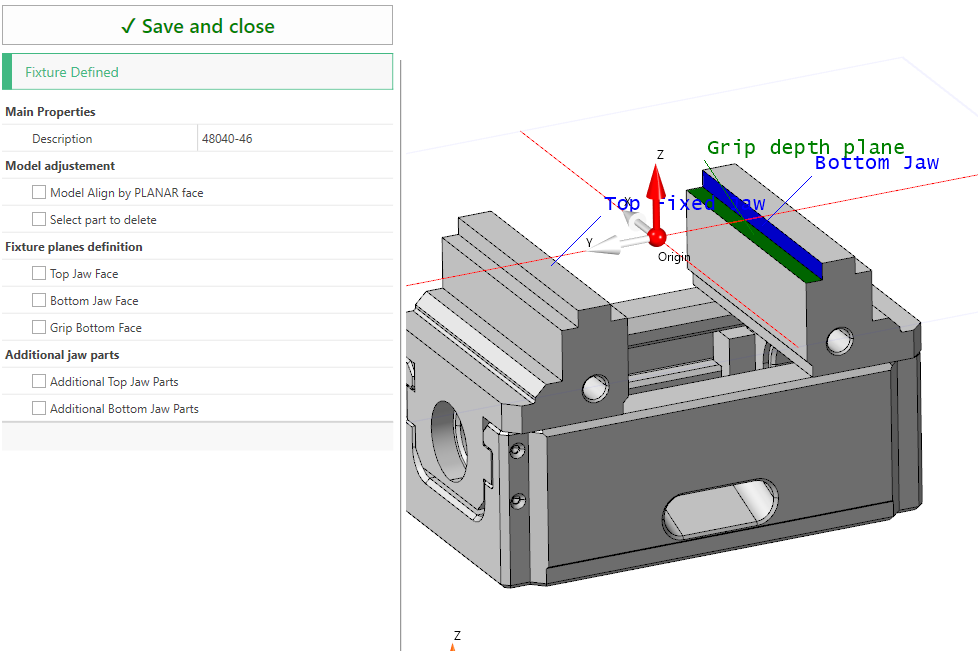

Schraubstock-Import

Der erste Schritt nach dem Importieren eines Schraubstocks besteht darin, ihn an der Z-Achse auszurichten.

Aktivieren Sie dazu die Option Modellausrichtung an PLANARER Fläche und klicken Sie mit der Maus auf die obere planare Fläche.

Das Modell wird dann entlang der Z-Achse basierend auf der Normalenrichtung der ausgewählten Fläche ausgerichtet und zentriert.

Nach dem Importieren des Modells müssen Sie die Spannbackenfläche und die Spannbodenfläche durch Auswählen definieren.

Basierend auf dieser Auswahl passt die Software die Backenpositionen automatisch an, um das Rohteilmodell korrekt zu spannen.

Die ausgewählten Flächen werden hervorgehoben, und es erscheinen Beschriftungen, die sie kennzeichnen.

Siehe das folgende Bild:

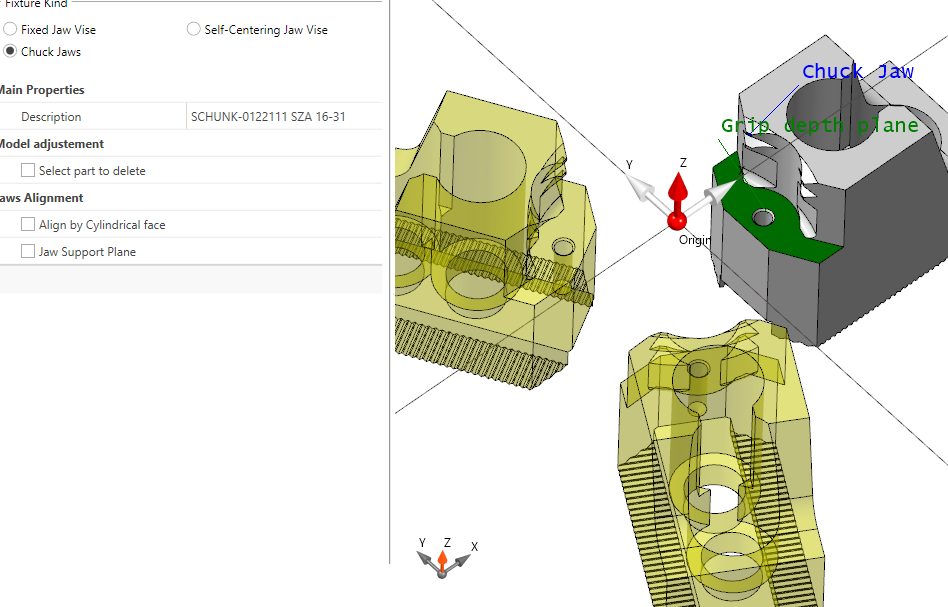

Backenimport

Bei selbstzentrierenden Futter müssen Sie nur eine Backe importieren.

Die verbleibenden Spannbacken werden automatisch dupliziert und positioniert, um die Visualisierung abzuschließen.

Um die Spanner korrekt zu zentrieren, wählen Sie zuerst die zylindrische Fläche und dann die Grundebene des Spanners aus.

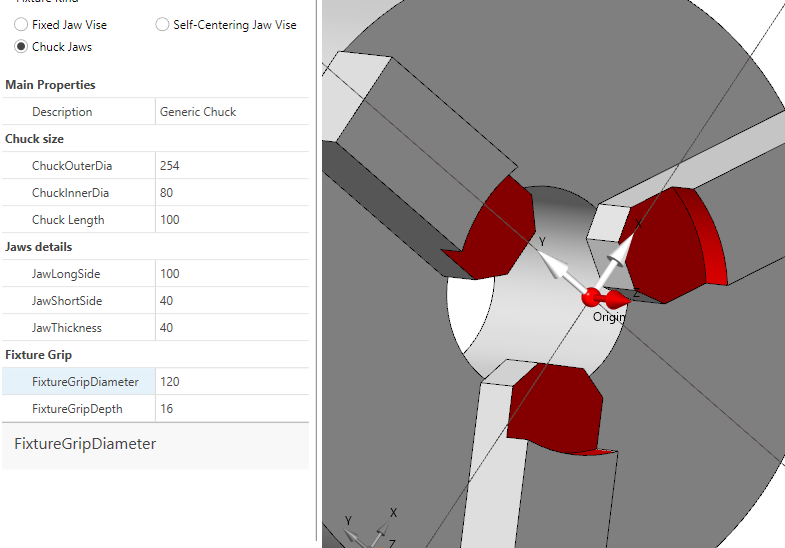

Manuelle Definition der Spannbacken

Anstatt ein 3D-Modell zu importieren, können Spannbacken manuell über eine Reihe von Parametern definiert werden.

Sie können Folgendes festlegen:

• Anzahl der Backen
• Backenbreite, -höhe und -tiefe
• Spanndurchmesser
• Futterdurchmesser
• Grundhöhe

Basierend auf diesen Werten generiert die Software ein parametrisches 3D-Modell und positioniert die Backen automatisch symmetrisch um die Futterachse.

Diese Methode ist nützlich für eine schnelle Einrichtung und wenn kein detailliertes 3D-Modell erforderlich ist.

Nicht benötigte Komponenten löschen

Die importierte 3D-STEP-Datei kann Komponenten enthalten, die nicht benötigt werden. Sie können diese löschen, um das Modell leicht und optimiert zu halten.

Klicken Sie auf [Zu löschende Teile auswählen], und klicken Sie dann auf die Komponente, die Sie entfernen möchten.

Drücken Sie die [Entf] -Taste auf Ihrer Tastatur, um sie zu löschen.

Einrichtung der Spannmitteldefinition

Spannmittel werden auf Einrichtungsebene verwaltet.

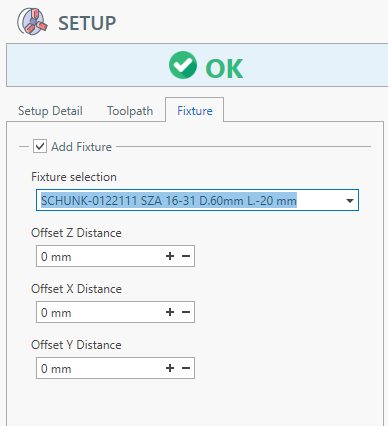

Um eines hinzuzufügen, öffnen Sie den Einrichtungsbearbeitungsbildschirm und navigieren Sie zur Registerkarte Spannmittel .

Aktivieren Sie Spannmittel hinzufügen und wählen Sie das gewünschte Spannmittel aus der Dropdown-Liste aus.

Das Spannmittel passt sich automatisch an das aktuelle Rohteilprofil an.

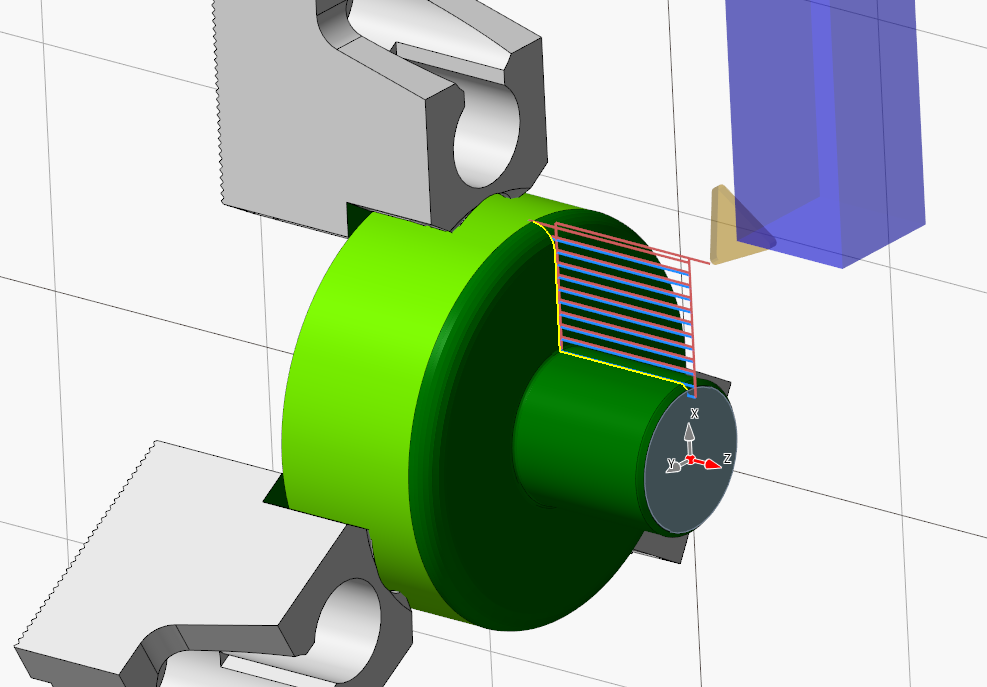

Drehmaschinenbeispiel

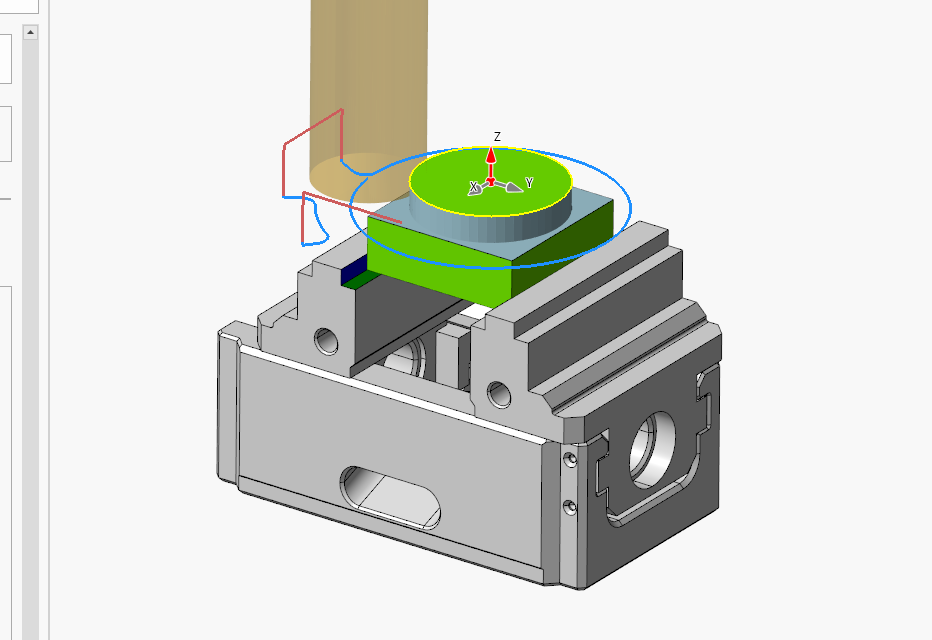

Fräsmaschinenbeispiel

Spannmittel aus Version 5 importieren

^{ab Build 33}

In Version 5 wurden die Spannmitteldaten in folgender Datei gespeichert:

C:\Users\<user-name>\Documents\ECAM V5\Data\Database.db

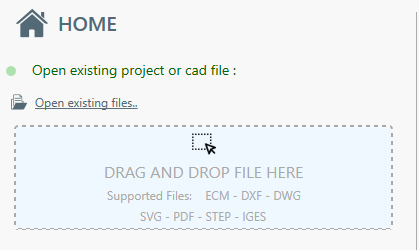

Sie können diese Datei importieren, indem Sie sie in den Bereich [Drag & Drop] auf dem Startbildschirm ziehen.

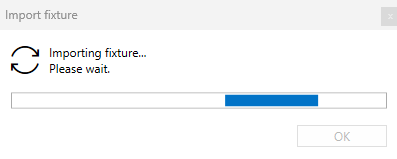

Der Importvorgang für das Spannmittel wird durchgeführt. Klicken Sie auf OK, wenn der Vorgang abgeschlossen ist.
